خط OPT-ISO 7 خط پوشش رباتیک اتاق تمیز

خط طلاء روبوتیک ISO 7 — OPT-Line

برای قطعات نوری خودرو · پوشش سخت + ضد مه + پخت UV LED · محفظه اتاق تمیز ISO 7

نظافت

ISO 7
(ISO 14644-1)

ظرفیت

60 → 300 قطعه / ساعت

محفظه

15 × 12 × 5 متر
(قابل تنظیم)

انطباق

CE · ATEX
در صورت درخواست

کلاس ISO

ذرات ≥0.5 µm / متر مکعب

نام قدیمی

کاربرد معمول

ISO 5

3,520

کلاس 100

نیمه هادی ها، پر کردن آسپتیک

ISO 6

35,200

کلاس 1,000

اپتیک دقیق، دستگاه های پزشکی

ISO 7

352,000

کلاس 10,000

داروسازی، پزشکی، پوشش دقیق ← این خط

ISO 8

3,520,000

کلاس 100,000

مناطق تمیز صنعتی عمومی

ISO 9

35,200,000

—

اتاق تهویه مطبوع معمولی

چرا 0.5 میکرون مهم است

یک تار موی انسان حدود 50 میکرون ضخامت دارد — صد برابر بزرگتر از اندازه ذره ای که ISO 7 کنترل می کند. این ذرات برای چشم نامرئی هستند، اما روی یک پوشش نوری مرطوب، هر کدام پس از پخت به یک نقطه روشن قابل مشاهده تبدیل می شود. به همین دلیل خطوط پوشش نوری به جای استاندارد صنعتی عمومی، با ISO 7 کار می کنند.

1 · فیلتراسیون پایانی HEPA

پیش فیلتر G4 از مراحل پایین دست محافظت می کند، فیلترهای کیسه ای F7/F9 ذرات ریز را حذف می کنند، و فیلترهای پایانی HEPA H13/H14 در سقف 99.95% یا بیشتر ذرات باقی مانده را قبل از رسیدن هوا به قطعه حذف می کنند.

2 · نرخ بالای تعویض هوا

ISO 7 معمولاً به 30 تا 60 تعویض هوا در ساعت نیاز دارد. رقیق سازی مداوم چیزی است که تعداد ذرات را در حین کار خط پایین نگه می دارد — یک واحد پوشش 900 متر مکعبی با 40 ACH به حدود 36,000 متر مکعب در ساعت هوای ورودی نیاز دارد.

3 · فشار مثبت

منطقه تمیز در فشار بالاتری نسبت به ناحیه اطراف نگه داشته می شود، بنابراین هنگام باز شدن درب، هوا به بیرون جریان می یابد. هوای کثیف هرگز نمی تواند وارد شود. فشار توسط PLC نظارت و هشدار داده می شود.

4 · کنترل افراد و مواد

اپراتورها بزرگترین منبع ذرات هستند — یک فرد در حال راه رفتن ده ها هزار فلیک پوست در دقیقه را می ریزد. ایرلاک ها (SAS)، تشک های چسبنده، لباس های اتاق تمیز و اتاق های تعویض لباس (Vestiaires) گزینه های اضافی نیستند؛ آنها بخشی از طبقه بندی هستند.

#

ایستگاه

عملکرد

1

بارگیری و فیکس کردن

لنزها در سطح زمین روی قفسه ها بارگیری می شوند؛ به طور استاندارد 16 قطعه در هر قفسه.

2

پیش تصفیه / گردگیری

دمش هوای یونیزه شده ذرات را قبل از پوشش حذف می کند.

3

پوشش سخت رباتیک

ربات شش محوره پوشش سخت قابل پخت UV را در داخل غرفه فیلتر شده اعمال می کند.

4

فلش آف

مکث کنترل شده تحت جریان هوای تمیز و فیلتر شده قبل از پخت.

5

پخت UV LED

تونل UV LED پوشش سخت را در چند ثانیه و در دمای پایین زیرلایه پخت می کند.

6

پوشش ضد مه

اعمال رباتیک یا دستی پوشش ضد مه 1K.

7

کوره پخت الکتریکی

کوره الکتریکی با کنترل دمای منطقه برای پخت حرارتی یا پیش گرمایش.

8

خنک کننده

بخش خنک کننده فیلتر شده قطعات را به دمای دستکاری می رساند.

9

تخلیه و بازرسی

قطعات از محفظه خارج می شوند تا تخلیه و بررسی کیفیت در خط انجام شود.

اسپری رباتیک — ربات شش محوره در حال اعمال پوشش بر روی قفسه های لنز آویزان.

پخت در خط — تونل UV LED و سپس کوره پخت الکتریکی.

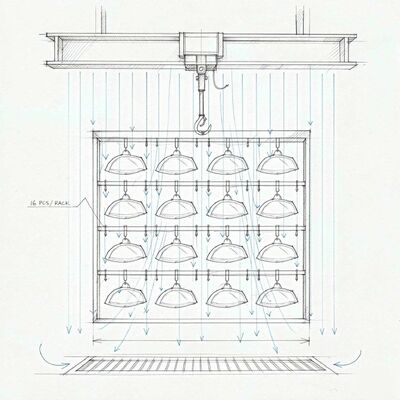

قفسه نوار نقاله سقفی — 16 لنز در هر قفسه تحت هوای تمیز لمینار.

پارامتر

مشخصات

قطعه کار

لنزهای چراغ جلو / عقب خودرو، بازتابنده ها، پوشش های چراغ

زیرلایه

PC، PMMA — جیگینگ طراحی شده برای هندسه قطعه

بارگذاری قفسه

16 قطعه در هر قفسه (قابل تغییر)

ظرفیت

60 قطعه در ساعت پایه، قابل مقیاس تا 300 قطعه در ساعت

کلاس اتاق تمیز

ISO 7 (ISO 14644-1) در منطقه پوشش

محفظه اتاق تمیز

15,000 × 12,000 × 5,000 میلی متر (طول × عرض × ارتفاع) — قابل تنظیم

فیلتراسیون

پیش فیلتر G4 + فیلتر کیسه ای F7/F9 + فیلتراسیون پایانی HEPA H13/H14

تعویض هوا

30-60 ACH، مهندسی شده برای کلاس و حجم اتاق توافق شده

الگوی جریان هوا

جریان پایین لمینار عمودی، فشار مثبت، هوای برگشتی در سطح زمین

ربات نقاشی

1-2 × ربات شش محوره، کلاس بار 120-200 کیلوگرم، بسته اسپری و منبع رنگ

نوار نقاله

نوار نقاله سقفی یا نوار نقاله ریلی زمینی، با درایو VFD

پخت UV

تونل UV LED، اندازه بندی شده بر اساس TDS پوشش و سرعت خط

پخت حرارتی

کوره الکتریکی با کنترل منطقه، از دمای محیط تا 220 درجه سانتیگراد

صرفه جویی در انرژی

سیستم کنترل صرفه جویی در انرژی VFD هوشمند؛ بازیابی حرارت صفحه ای متقاطع EcoSmart

کنترل

PLC + HMI، مدیریت دستور پخت، نظارت بر فشار، گزارش هشدار

منبع تغذیه

380 ولت / 50 هرتز / 3 فاز (استانداردهای محلی دیگر موجود است)

انطباق

CE؛ پیکربندی سازگار با ATEX در صورت درخواست (منطقه 1 / منطقه 2) موجود است

مدیریت هوا محصول اصلی ماست

واحد مدیریت هوا که به غرفه اسپری خدمات می دهد — فیلتراسیون، ورودی لمینار، کنترل دما و رطوبت، اگزوز و بازیابی حرارت — تجهیزات استاندارد ماست که تولید می کنیم، نه یک قطعه فرعی. برای یک واحد پوشش 900 متر مکعبی، این یک مقیاس اثبات شده برای ما است.

صادق در مورد دامنه

قدرت ما خط پوشش و سیستم هوایی است که به آن خدمات می دهد. یک سیستم تهویه مطبوع مرکزی در کل کارخانه یک رشته متفاوت است و ما این را خواهیم گفت تا اینکه بیش از حد قول ندهیم. جایی که ما تامین کننده مناسبی نیستیم، به وضوح می گوییم.

پروژه های اثبات شده در صنایع سنگین

غرفه های اسپری کاملاً محصور برای مخازن ترانسفورماتور 50 تنی، 9.8 متری در جبئیل، عربستان سعودی؛ یک غرفه جمع شونده 15 × 7 × 6 متری برای یک تولید کننده سازه فولادی اروپایی؛ یک برنامه سفارشی چهار واحدی در روسیه.

بهره وری انرژی داخلی

کنترل صرفه جویی در انرژی VFD هوشمند و بازیابی حرارت صفحه ای متقاطع EcoSmart بار هوای تازه را کاهش می دهد — که بزرگترین هزینه عملیاتی در یک خط پوشش 100% هوای تازه است.
