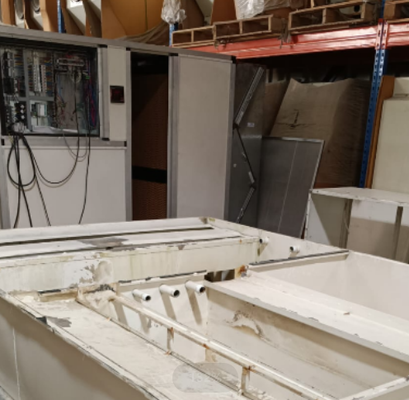

اجاق خشک کن پودر با دمای بالا (180°C - 200°C)

پارامترها

مشخصات

تخصیص کابینه

مجموع 2 کابینت کنترل: کابینت 1 برای اجاق گاز خشک کردن آب و غرفه/بازیابی. کابینت 2 برای فر کیورینگ پودری

اجزای اصلی الکتریکی

چینت الکتریک قطع کننده های ولتاژ پایین، کنتاکتورها، رله های حرارتی و کنترل کننده های دیجیتال دما

توابع کنترل

تنظیم خودکار دما با نمایشگر دیجیتال، خاموش شدن با تاخیر برای فن‌های گردش، آلارم‌های صوتی/بصری قبل از راه‌اندازی/خاموش شدن، کاهش فاز، اضافه بار و حفاظت در برابر اتصال کوتاه

سیم کشی و کابل کشی

کابل جیانگ یانگ (استاندارد ملی)؛ کابل های حسگر از کابل های محافظ 3 سیم برای مقاومت در برابر تداخل الکترومغناطیسی (EMC) استفاده می کنند.

دسته بندی

وظیفه / مورد خاص

طرف مسئول

کارهای برق

مسیریابی منبع تغذیه اصلی از پست کارخانه به کابینت های کنترل تجهیزات

خریدار (حزب الف)

کارهای برق

سیم کشی از کابینت های کنترل به موتورها، بخاری ها و سنسورها

فروشنده (حزب B)

ساختمان عمران و کارخانه

روشنایی کارخانه، سیستم های حفاظت در برابر آتش، مجاری تهویه / اگزوز عمومی کارخانه

خریدار (حزب الف)

ساختمان عمران و کارخانه

دهانه های سقف، ضد آب/نشت آب بندی، تاسیسات تصفیه فاضلاب/دگز

خریدار (حزب الف)

ساختمان عمران و کارخانه

فونداسیون مدنی، کف بتن مسلح، ترانشه و کانال های زهکشی

خریدار (حزب الف)

لوله کشی آب و برق

لوله کشی آب/هوای فشرده تا نقاط اتصال تجهیزات

خریدار (حزب الف)

لوله کشی آب و برق

لوله کشی، شیرها و خطوط پنوماتیک از نقاط اتصال تجهیزات به محرک های داخلی

فروشنده (حزب B)

نصب در محل

تخلیه تجهیزات، تامین لیفتراک، جرثقیل، برق تاسیسات و برق

خریدار (حزب الف)

نصب در محل

موقعیت یابی فیزیکی، مونتاژ مکانیکی، سیم کشی برق و راه اندازی سیستم

فروشنده (حزب B)

تدارکات و زندگی

محل اقامت، غذا، و حمل و نقل محلی برای مهندسان نصب فروشنده

خریدار (حزب الف)

خیر

توضیحات ماژول تجهیزات

خلاصه مشخصات

تعداد

قیمت (تومان آمریکا)

1

سیستم پیش تصفیه غوطه وری

4 مخزن (L4.5m × W2.0m × H3.5m)، 3.0mm SUS ضد زنگ داخلی، 100mm لوله بیرونی

1 مجموعه

27,164.18 دلار

2

فر پخت پودری الکتریکی

L4.5m × W3.09m × H4.1m، عایق پشم سنگ 120mm، درهای دوتایی

1 مجموعه

2,522.39 دلار

3

سیستم گرمایش کوره کیورینگ

لوله های پره دار برقی 108 کیلووات (2 کیلووات × 54)، فن گردشی با دمای بالا 5.5 کیلووات

1 مجموعه

2,328.36 دلار

4

مسیر بالای سر تعلیق

مسیر سنگین MY-XT-200 (مجموع 30 متر)، سازه دروازه ای، 24 چرخ واگن برقی

1 مجموعه

1746.27 دلار

5

غرفه اسپری پودر و ریکاوری اول

L4.5m × W2.5m × H4.1m، پانل‌های پشم سنگ 50 میلی‌متری، بازیابی پالس 7 کارتریج

1 مجموعه

6597.01 دلار

6

برج بازیابی پودر ثانویه

L1.4m × W1.4m × H4.0m، 9 کارتریج فیلم نانو، فن اگزوز 15 کیلو وات، جعبه صدا خفه کن

1 مجموعه

6985.07 دلار

7

کوره خشک کن رطوبتی آب برقی

L4.5m × W3.09m × H3.8m، عایق پشم سنگ 120mm، درهای دوبل

1 مجموعه

2,328.36 دلار

8

سیستم گرمایش کوره خشک کن

لوله‌های پره‌دار برقی 84 کیلوواتی (2 کیلووات × 42)، فن گردشی با دمای بالا 5.5 کیلووات

1 مجموعه

1940.30 دلار

9

تفنگ پودری الکترواستاتیک دستی

تفنگ نمایشگر دو دیجیتال هوشمند 2026، قیف SS، پمپ پودر KCI، گاری

1 مجموعه

1,358.21 دلار

10

سیستم کنترل متمرکز

2 مجموعه کابینت های کنترل، قطع کننده ها/سوئیچ ها، سیم های حسگر محافظ EMC

2 مجموعه

2,522.39 دلار

11

رنگ آمیزی و تکمیل سطح

پرکننده بتونه، پوشش پرایمر ضد زنگ، پوشش نهایی پلی اورتان

1 لات

388.06 دلار

12

کار ساخت کارخانه

ساخت سازه کارخانه، برش، جوشکاری و کار مونتاژ

1 لات

6208.96 دلار

قیمت کل (EXW / FOB بندر چین، بدون مالیات و بار):

62089.55 دلار آمریکا
