خط پوشش پودری قطعات تهویه مطبوع کلید در دست

MOQ:	1
قیمت:	USD8000-USD1200/SET
بسته بندی استاندارد:	با فیلم و کارتن معمولی
دوره تحویل:	15 روز پس از سپرده
روش پرداخت:	T/T
ظرفیت تامین:	30 مجموعه در ماه

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع

نام تجاری

CoatTech

گواهی

شماره مدل

غرفه اسپری تریلر

درب اصلی::

سبک تاشو یا سبک نورد برقی

پوشش:

10-50um

با استفاده از انرژی::

دیزل ، گاز ، بخار ، برقی یا گزینه دیگر

سطح نویز:

≤80db

منبع تغذیه::

380V/50Hz/3PH یا گزینه دیگر

مواد:

فولاد

منابع انرژی::

آب ، برق ، گاز

کاربرد::

اتوبوس/کامیون یا سایر محصولات فلزی

سیستم گرمایش:

ریلو برند مشعل

برجسته کردن:

خط پوشش تهویه مطبوع کلیدی

سیستم پیش پردازش غوطه وری کامل

سیستم خشک کردن پوشش پودری

توضیحات محصول

هي بچه ها، ما اين پروژه رو به 4 پروژه فرعي تقسيم ميکنيم

پروژهخط تولیدی کامل قطعات تهویه مطبوع، پیش تربیتی و پوشش پودری

مرجع سند:CTI-EXP-2026-ACPC

تاریخ:27 اوت2026

اطلاعیه به مشتریان جهانی:این پیشنهاد جزئیات کامل مشخصات فنی، جریان کار فرآیند، معماری سیستم، دستورالعمل های ایمنی،و محدوده استاندارد عرضه برای یک کارخانه پوشش پودری صنعتی خودکار / نیمه خودکار طراحی شده برای محفظه های فلزی و اجزای تهویه مطبوع.

خط پوشش پودری قطعات تهویه مطبوع کلید در دست

پروژه 1

وقتی ما این خط پوشش پودری مخصوص برای محفظه های تهویه هوا را طراحی کردیم،دردسر اصلی ما فقط رسیدن به حد 200 درجه سانتیگراد نبود، بلکه این بود که چگونه از کشش آب بین مخازن سیلان 4 مرحله ای و اجاق خشک کردن رطوبت جلوگیری کنیم.. اگر تا حالا با زنگ فلش روی قاب های فولادی سنگین (تا 300 کیلوگرم با آویزان های دوگانه) سروکار داشته باشید

شما میدونید که مشخصات استاندارد کاتالوگ نمیتونه این کار رو بکنه ما به این نتیجه رسیدیم که یک حلقه ی یک راه آهن را با یک کارتن حمل و نقل زمینی ترکیب کردیم

در زیر جزئیات دقیق مهندسی دستگاه است که ما می سازیم و در کانتینرهای استاندارد 40HQ ارسال می کنیم ٫ ٫ بدون پف، فقط پارامترهای فنی خام و مشخصات ساخت واقعی

1خلاصه پروژه و شرایط طراحی اساسی

1.1 پارامترهای عملیاتی اساسی

پارامترها	مشخصات
مواد قطعه کار	ورق فلزی بدون زنگ، قاب های فولادی، محفظه های تهویه مطبوع
روش پوشش	اسپری دستی پودر الکتروستاتیک (تفنگ هوشمند دیجیتال)
حداکثر ابعاد قطعات کار شده	L3800 mm × W450 mm × H2600 mm (مشتری تایید کرد)
حداکثر وزن بارگیری	≤ 300 کیلوگرم (از جمله آویزان ها، تعلیق دو نقطه ای)
نرخ چرخه تولید طراحی	30 دقیقه در هر دسته / بارگذاری کوره
حالت حمل و نقل از طریق کانویر	خط تعلیق فوقانی مونورایل + سیستم انتقال ماشین های راه آهن زمینی
اثر پایش کلی طرح کارخانه	همانطور که در نقشه طرح نشان داده شده است (تقریبا L8.5m × W4.6m × H3.5m برای منطقه پیش از درمان)

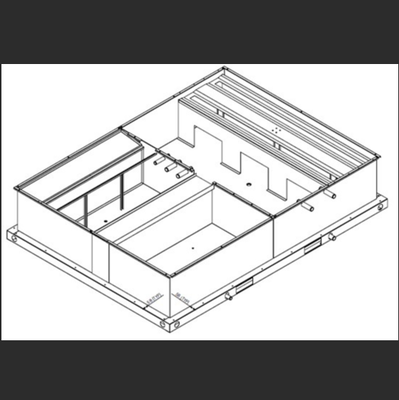

محدوده تجهیزات کارخانه	سیستم پیش درمان غوطه ور 4 مرحله ای (1 مجموعه) ، اجاق خشک کردن آب (1 مجموعه) ، اجاق خشک کردن پودر (1 مجموعه) ، اتاق اسپری و سیستم بازیابی ثانویه (1 مجموعه) ، خطوط حمل و نقل (1 مجموعه) ،کنترل های الکتریکی یکپارچه (2 مجموعه)

1.2 الزامات کاربرد و محیط زیست

پارامترها	مشخصات
تامین برق شبکه	380 ولت / 220 ولت، سه فاز 5 سیم / یک فاز، 50 هرتز (مجموعه نوسان ولتاژ: ±10٪)
کل ظرفیت برق نصب شده	۲۱۸ کیلو وات (سیستم گرمایش: ۱۹۲ کیلو وات، سیستم اسپری: ۱۵ کیلو وات، فن های گردش: ۱۱ کیلو وات)
فشار فشار هوا فشرده	≥ 0.7 MPa
معیارهای کیفیت هوای فشرده	حداکثر مقدار مجاز آب < 1.3 g/m3، حداکثر مقدار مجاز روغن < 0.1 mg/m3
میزان مصرف هوا فشرده	حداکثر جریان: 6.0 متر در دقیقه. جریان مداوم: 2.0 متر در دقیقه.
فشار آب صنعتی	0.15 MPa ~ 0.30 MPa
میزان مصرف آب	تقریباً 0.1 تن/ساعت (ضغط ≥ 0.25 MPa)

1.3 استانداردها و کد های طراحی انطباق

●GB7691-2003:کد ایمنی رنگ - قوانین عمومی مدیریت ایمنی

●GB6514-1995:کد ایمنی رنگ - ایمنی فرآیند و تهویه / تصفیه

●GB7692-1999:کد ایمنی رنگ - ایمنی و تهویه در فرآیند پیش درمان

●GB12942-2006:کد ایمنی رنگ - الزامات فنی ایمنی برای فضاهای محدود

●GB935-89:محدودیت زمان قرار گرفتن در معرض تابش های حرارتی در محیط کار با دمای بالا

●GBZ1-2002 و GBZ2-2002:استانداردهای بهداشتی و محدودیت های قرار گرفتن در معرض کار برای شرکت های صنعتی

●GB4064-83 و GB50254-1996:دستورالعمل های عمومی ایمنی برق و کد مهندسی نصب دستگاه های ولتاژ پایین

●GB14443-1993:کد ایمنی رنگ - مقررات فنی ایمنی برای اجاق های خشک کردن پوشش

2. جریان کامل فرآیند و چرخه عملیاتی

مرحله	مرحله فرآیند	روش / رسانه	مواد شیمیایی / متوسط	زمان اقامت	دمای عملیاتی
01	بارگیری (بارگیری بالا)	جرثقیل بالا	N/A	بسته به دسته	محیط
02	پیش از کاهش چربی و کاهش چربی	مخزن غوطه ور شدن شیمیایی	عامل کاهش چربی	سه دقیقه	محیط
03	شستشو با آب (مرحله 1)	شستن با غوطه ور شدن	آب شیر صنعتی	1 دقیقه	محیط
04	سیلان / پیش تربیتی فسفات	مخزن غوطه ور شدن شیمیایی	عامل سیلان	سه دقیقه	محیط
05	شستشو با آب (مرحله 2)	شستن با غوطه ور شدن	آب شیر صنعتی	1 دقیقه	محیط
06	فر خشک کن رطوبت	گردش مجدد هوا گرم	گرمایش الکتریکی (84 کیلو وات)	10 تا 20 دقیقه	120°C ~ 160°C
07	مرحله خنک کننده	خنک کننده هوای طبیعی	هوای محیط	ده دقیقه	محیط
08	اسپری پودر	تفنگ الکتروستاتیک دستی	پودر ترموستاسیون	بسته به دسته	محیط
09	اجاق پودری	گردش مجدد هوا گرم	گرمایش الکتریکی (108 کیلو وات)	15 تا 20 دقیقه	180°C ~ 200°C
10	خنک سازی محصول نهایی	خنک کننده هوای طبیعی	هوای محیط	۴۰ دقیقه	محیط
11	تخلیه (پرداخت)	کار دستی	N/A	بسته به دسته	محیط

امروز همينه، بيا فردا 28 اوت ادامه بديم
