60 دقیقه رنگ آمیزی با رنگ آمیزی از پنل چوبی

MOQ:	1
قیمت:	USD6000-USD12000/SET
بسته بندی استاندارد:	با فیلم و کارتن معمولی
دوره تحویل:	15 روز پس از سپرده
روش پرداخت:	T/T
ظرفیت تامین:	30 مجموعه در ماه

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع

نام تجاری

CoatTech

گواهی

شماره مدل

راه حل بادی شاپ

درب اصلی::

سبک تاشو یا سبک نورد برقی

پوشش:

10-50um

استفاده:

رنگ آمیزی خودرو، رنگ آمیزی مبلمان، نقاشی صنعتی

با استفاده از انرژی::

دیزل ، گاز ، بخار ، برقی یا گزینه دیگر

سطح نویز:

≤80db

منبع تغذیه::

380V/50Hz/3PH یا گزینه دیگر

مواد:

فولاد

منابع انرژی::

آب ، برق ، گاز

کاربرد::

اتوبوس/کامیون یا سایر محصولات فلزی

سیستم گرمایش:

ریلو برند مشعل

برجسته کردن:

پانل چوبی صخره ای 60 دقیقه ای

اتاق اسپری رنگ سفارشی

پنل خلاء اسپری مقاوم به آتش

توضیحات محصول

سیستم پنل پشم سنگ سفارشی 60 دقیقه آتش نشانی | تجهیزات هوشمند CoatTech

طراحی شده برای کارخانه های دارای محدودیت فضا (گزینه های عرض 5.60 متر و 6.20 متر). CoatTech سیستم های پانل پشم سنگ 60 دقیقه ای دارای گواهینامه CNAS را با پشتیبانی 12 تا 15 روزه نصب و راه اندازی در محل ارائه می دهد.

مشتری come آن را به عنوان سیستم پوشش صنعتی سفارشی، پانل 60 دقیقه آتش نشانی، پانل ساندویچ پشم سنگ، طرح غرفه اسپری فشرده، خدمات راه اندازی در محل نامیده می شود.

نمای کلی

هنگام ادغام خطوط پوشش جدید یا پارتیشن بندی اتاق های اسپری صنعتی، سازندگان اغلب با دو مانع مهم روبرو می شوند:

رد پای کارخانه باریکومقررات سختگیرانه ایمنی آتش سوزی محلی.

سیستم پارتیشن پشم سنگ مدولار سفارشی CoatTech به طور خاص برای حل هر دو مشکل به طور همزمان طراحی شده است. با ترکیب طرح‌بندی‌های مکانی دقیق میلی‌متری با مقاومت ۶۰ دقیقه‌ای در برابر آتش، ما اطمینان می‌دهیم که تجهیزات شما کاملاً جا می‌شوند، ممیزی‌های ایمنی محلی را به‌طور یکپارچه پشت سر می‌گذارند و با اطمینان کار می‌کنند.

نکات برجسته کلیدی

رتبه بندی مقاومت در برابر آتش 1.60 دقیقه:به طور رسمی تحت استانداردهای GB/T 9978 (CNAS / CMA / ILAC-MRA به رسمیت شناخته شده) آزمایش و تأیید شده است.

2. چیدمان های فضایی متناسب:گزینه های از پیش مهندسی شده به طور خاص برای عرض سایت طراحی شده است5.60 متر (گزینه 1)یا6.20 متر (گزینه 2).

3. عایق با چگالی بالا:ساخته شده با پانل های فولادی رنگی دو طرفه 50 میلی متری که با هسته پشم سنگ غیر قابل احتراق 100 کیلوگرم بر متر مکعب پر شده است.

4. استقرار در محل با کلید در دست:1 مهندس میدانی با تجربه به مرکز شما اعزام شد12-15 روزمونتاژ سازه، یکپارچه سازی و راه اندازی.

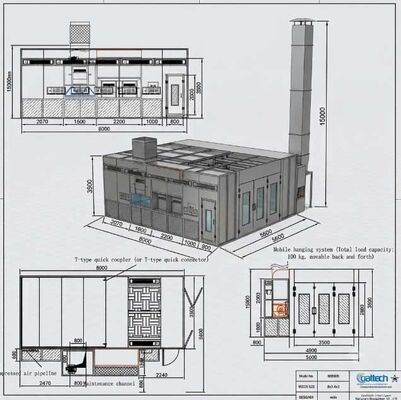

گزینه های طرح بندی فضایی دوگانه: گزینه 1 در مقابل گزینه 2

60 دقیقه رنگ آمیزی با رنگ آمیزی از پنل چوبی

چیدمان تجهیزات استاندارد اغلب زمانی که فضا به شدت محدود است با شکست مواجه می شوند.

CoatTech دو پیکربندی ساختاری بهینه را بر اساس محدودیت‌های مرزی دقیق کارخانه شما ارائه می‌کند:

گزینه 1: برای پهنای سایت با سقف 5.60 متر توصیه می شود

1-تمرکز:حداکثر بهره وری فضا در راهروهای عملیاتی تنگ.

2-طراحی:ردپای فوق العاده فشرده که دیوارهای پانل و کانال را بدون به خطر انداختن فضای کاری داخلی یا فاصله ایمنی یکپارچه می کند.

مورد / پارامتر سیستم	مشخصات فنی دقیق و الزامات پیکربندی	اظهارات / انطباق
1.0 ابعاد اصلی و انطباق سایت
اندازه کاری داخلی	8000 × 3400 × 3000 میلی‌متر (طول × عرض × ارتفاع)	محفظه قطعه کار
اندازه کلی خارج	8110 × 5600 × 3500 میلی متر (طول × عرض × ارتفاع) (شامل راهروی نگهداری 800 میلی متر)	متناسب با مرز سایت 5.6 متری
پایه و کف	کاملاً همسطح با کف آشیانه موجود. اکیداً بدون چاله، بدون رمپ مورد نیاز است.	100% فلاش کف
پاساژ تعمیر و نگهداری	دارای راهروی اختصاصی 800 میلی متری برای تعمیر و نگهداری فن و کانال.	چیدمان یکپارچه
2.0 ساختار کابین و پانل های دارای درجه آتش سوزی
پانل های دیواری	ساندویچ پانل پشم سنگ 50 میلی متری با استحکام بالا؛ عرض موثر 1150mm; صفحات فولادی دو طرفه 0.6 میلی متری رنگ سفید؛ چگالی هسته: 120 کیلوگرم بر متر مکعب؛ درجه آتش: کلاس A1.	کلاس A1 دارای رتبه آتش
پانل های سقف	ساندویچ پانل پشم سنگ 50 میلی متری با استحکام بالا؛ عرض موثر 1150mm; صفحات فولادی دو طرفه 0.6 میلی متری رنگ سفید؛ چگالی هسته: 120 کیلوگرم بر متر مکعب؛ درجه آتش: کلاس A1.	کلاس A1 دارای رتبه آتش
درب دسترسی اصلی	3000 × 2800 میلی متر (W × H); درب خمیده ورق فلزی چهار تا شده با قاب لوله مربعی، هسته عایق PU، پنجره های مشاهده شیشه ای، لولاهای سنگین.	عملکرد صاف آسان
درب پرسنلی	1 واحد واقع در سمت چپ جلو، اندازه: 800 × 2000 میلی متر (W × H)؛ مجهز به قفل ایمنی کاهش فشار خودکار و پنجره شیشه ای سکوریت.	خروج اضطراری
3.0 سیستم تهویه و جریان هوا
ظرفیت جریان هوا	جریان هوای کل 30000 متر مکعب بر ساعت (تعادل تامین و اگزوز).	ظرفیت بالا
پلنوم های اگزوز جانبی	پلنوم های اگزوز دیوار جانبی (ارتفاع: 1000 میلی متر)، ساخته شده با لوله های مربعی 50x50 میلی متر، پوشیده شده با پانل های پشم سنگ و فیلتر فایبرگلاس داخلی.	طراحی ساید رو به پایین
کابینت فن ورودی	2 واحد فن سانتریفیوژ دو ورودی روتور خارجی YDW-5.0A. قدرت موتور: 5.5 کیلو وات در هر واحد (مجموع 11 کیلو وات)؛ مجهز به دمپر هوای تعدیل کننده برقی Belimo.	ظرفیت 30000 متر مکعب در ساعت
محاسبه سرعت هوا	سرعت هوا = کل جریان هوا / 3600 / سطح مقطع = 30000 / 3600 / (8.0 × 3.4) = 0.306 m/s (سرعت هوای بدون بار: 0.35 m/s).	سرعت جریان هوا مطابقت دارد
کابینت اگزوز فن	1 واحد فن سانتریفیوژ دو ورودی TAE-560H (با تسمه حرکت می کند). قدرت موتور: 11 کیلو وات; جریان هوای کل: 30000 m³/h. فشار استاتیک ≥ 700 Pa; دمپر دستی / برقی.	فشار استاتیکی بالا
4.0 فیلتراسیون و حفاظت از محیط زیست
مرحله 1 پیش فیلتر	پنبه پیش فیلتر ورودی، رتبه بندی EN 779 کلاس G3.	پیش فیلتراسیون گرد و غبار
فیلتر سقفی مرحله دوم	فیلتر چسبنده سه بعدی با راندمان بالا با عمق کامل، رتبه بندی EN 779 کلاس F5.	جذب ذرات ریز
رنگ گیر مرحله 3	تشک های ضد رنگ فایبر گلاس: لایه 1 در پلنوم های اگزوز جانبی، لایه 2 در پایین کابینت اگزوز (ورودی سبز، خروجی سفید، EN 779 کلاس G3).	فیلتراسیون بیش از حد اسپری
مرحله چهارم جذب VOC	سیستم فیلتر کربن فعال گرانولی برای جذب حلال های آلی (بنزن، زایلن، VOCs).	انطباق با محیط زیست
5.0 روشنایی و کنترل الکتریکی
نورپردازی سقف	2 ردیف: 10 گروه × 4 لوله = 40 عدد لوله LED 22W T8.	IP65 ضد انفجار
نورپردازی جانبی	2 ردیف: 10 گروه × 2 لوله = 20 عدد لوله LED 8W T8.	IP65 ضد انفجار
سطح روشنایی	روشنایی ≥ 1000 LUX با جعبه های نور مخصوص ضد انفجار.	دید بالا
کابینه کنترل	کابینه کنترل رله و دکمه فشاری استاندارد؛ عملکردها: کنترل پاشش، روشنایی، هشدار خطا، برق اصلی، توقف اضطراری، گیج فشار دیفرانسیل.	سیم کشی ضد انفجار
6.0 کانال کشی، هوای فشرده و وسایل کمکی
مجرای اگزوز	12 بخش از مجرای اگزوز 800 × 800 × 1000 میلی متر، زانویی 1 × 90 درجه، زانویی 1 × 45 درجه.	شامل مشخصات دودکش 15 متری
خط هوای فشرده	خط لوله هوای فشرده فولاد ضد زنگ DN15. کوپلرهای سریع نوع T در هر دو سمت چپ و راست. قسمت جلویی مجهز به مجموعه 3 واحدی AIRTAC FRL (جداکننده روغن و آب + رگولاتور).	AIRTAC FRL شامل
توان کل	24 کیلو وات (پنکه 22 کیلو وات + روشنایی ~ 2 کیلو وات).	380 ولت / 50 هرتز / 3 فاز
اسناد و خدمات	شامل کتابچه راهنمای عملیات، نمودار سیم کشی، گواهی انطباق، لیست بسته بندی	بسته پشتیبانی کامل

گزینه 2: برای پهنای سایت با سقف 6.20 متر توصیه می شود

1-تمرکز:ارگونومی اپراتور و دسترسی به تعمیر و نگهداری پیشرفته.

2-طراحی:از فاصله جانبی اضافی برای ایجاد راهروهای عبوری گسترده تر، ساده سازی تعمیر و نگهداری معمول، تعویض فیلتر و جابجایی مواد استفاده می کند.

مورد / پارامتر سیستم	مشخصات فنی دقیق و الزامات پیکربندی	اظهارات / انطباق
1.0 ابعاد اصلی و انطباق سایت
اندازه کاری داخلی	8000 × 4000 × 3000 میلی‌متر (طول × عرض × ارتفاع)	حداکثر عرض داخلی
خارج از اندازه کلی	8110 × 6200 × 3500 میلی متر (طول × عرض × ارتفاع) (شامل راهروی نگهداری 800 میلی متر)	بیش از 5.6 متر عرض سایت است
پایه و کف	کاملاً همسطح با کف آشیانه موجود. اکیداً بدون چاله، بدون رمپ مورد نیاز است.	100% فلاش کف
پاساژ تعمیر و نگهداری	دارای راهروی اختصاصی 800 میلی متری برای تعمیر و نگهداری فن و کانال.	چیدمان خارجی
2.0 ساختار کابین و پانل های دارای درجه آتش سوزی
پانل های دیواری	ساندویچ پانل پشم سنگ 50 میلی متری با استحکام بالا؛ عرض موثر 1150mm; صفحات فولادی دو طرفه 0.6 میلی متری رنگ سفید؛ چگالی هسته: 120 کیلوگرم بر متر مکعب؛ درجه آتش: کلاس A1.	کلاس A1 دارای رتبه آتش
پانل های سقف	ساندویچ پانل پشم سنگ 50 میلی متری با استحکام بالا؛ عرض موثر 1150mm; صفحات فولادی دو طرفه 0.6 میلی متری رنگ سفید؛ چگالی هسته: 120 کیلوگرم بر متر مکعب؛ درجه آتش: کلاس A1.	کلاس A1 دارای رتبه آتش
درب دسترسی اصلی	3000 × 2900 میلی متر (W × H); درب خمیده ورق فلزی چهار تا شده با قاب لوله مربعی، هسته عایق PU، پنجره های مشاهده شیشه ای، لولاهای سنگین.	درب با ترخیص بالاتر
درب پرسنلی	1 واحد واقع در سمت چپ جلو، اندازه: 800 × 2000 میلی متر (W × H)؛ مجهز به قفل ایمنی کاهش فشار خودکار و پنجره شیشه ای سکوریت.	خروج اضطراری
3.0 سیستم تهویه و جریان هوا
ظرفیت جریان هوا	جریان هوای کل 30000 متر مکعب بر ساعت (تعادل تامین و اگزوز).	ظرفیت بالا
پلنوم های اگزوز جانبی	پلنوم های اگزوز دیوار جانبی (ارتفاع: 1000 میلی متر)، ساخته شده با لوله های مربعی 50x50 میلی متر، پوشیده شده با پانل های پشم سنگ و فیلتر فایبرگلاس داخلی.	طراحی ساید رو به پایین
کابینت فن ورودی	2 واحد فن سانتریفیوژ دو ورودی روتور خارجی YDW-5.0A. قدرت موتور: 5.5 کیلو وات در هر واحد (مجموع 11 کیلو وات)؛ مجهز به دمپر هوای تعدیل کننده برقی Belimo.	ظرفیت 30000 متر مکعب در ساعت
محاسبه سرعت هوا	سرعت هوا = کل جریان هوا / 3600 / سطح مقطع = 30000 / 3600 / (8.0 × 4.0) = 0.260 m/s (محاسبه سرعت اسمی: 0.347 m/s).	سرعت جریان هوا مطابقت دارد
کابینت اگزوز فن	1 واحد فن سانتریفیوژ دو ورودی TAE-560H (با تسمه حرکت می کند). قدرت موتور: 11 کیلو وات; جریان هوای کل: 30000 m³/h. فشار استاتیک ≥ 700 Pa; دمپر دستی / برقی.	فشار استاتیکی بالا
4.0 فیلتراسیون و حفاظت از محیط زیست
مرحله 1 پیش فیلتر	پنبه پیش فیلتر ورودی، رتبه بندی EN 779 کلاس G3.	پیش فیلتراسیون گرد و غبار
فیلتر سقفی مرحله دوم	فیلتر چسبنده سه بعدی با راندمان بالا با عمق کامل، رتبه بندی EN 779 کلاس F5.	جذب ذرات ریز
رنگ گیر مرحله 3	تشک های ضد رنگ فایبر گلاس: لایه 1 در پلنوم های اگزوز جانبی، لایه 2 در پایین کابینت اگزوز (ورودی سبز، خروجی سفید، EN 779 کلاس G3).	فیلتراسیون بیش از حد اسپری
مرحله چهارم جذب VOC	سیستم فیلتر کربن فعال گرانولی برای جذب حلال های آلی (بنزن، زایلن، VOCs).	انطباق با محیط زیست
5.0 روشنایی و کنترل الکتریکی
نورپردازی سقف	2 ردیف: 10 گروه × 4 لوله = 40 عدد لوله LED 22W T8.	IP65 ضد انفجار
نورپردازی جانبی	2 ردیف: 10 گروه × 4 لوله = 40 عدد لوله LED 8W T8.	IP65 ضد انفجار (افزایش یافته)
سطح روشنایی	روشنایی ≥ 1000 LUX با جعبه های نور مخصوص ضد انفجار.	دید بالا
کابینه کنترل	کابینه کنترل رله و دکمه فشاری استاندارد؛ عملکردها: کنترل پاشش، روشنایی، هشدار خطا، برق اصلی، توقف اضطراری، گیج فشار دیفرانسیل.	سیم کشی ضد انفجار
6.0 کانال کشی، هوای فشرده و وسایل کمکی
مجرای اگزوز	12 بخش از مجرای اگزوز 800 × 800 × 1000 میلی متر، زانویی 1 × 90 درجه، زانویی 1 × 45 درجه.	شامل مشخصات دودکش 15 متری
خط هوای فشرده	خط لوله هوای فشرده فولاد ضد زنگ DN15. کوپلرهای سریع نوع T در هر دو سمت چپ و راست. قسمت جلویی مجهز به مجموعه 3 واحدی AIRTAC FRL (جداکننده روغن و آب + رگولاتور).	AIRTAC FRL شامل
توان کل	24 کیلو وات (پنکه 22 کیلو وات + روشنایی ~ 2 کیلو وات).	380 ولت / 50 هرتز / 3 فاز
اسناد و خدمات	شامل کتابچه راهنمای عملیات، نمودار سیم کشی، گواهی انطباق، لیست بسته بندی	بسته پشتیبانی کامل

60 دقیقه رنگ آمیزی با رنگ آمیزی از پنل چوبی

گواهی ایمنی آتش نشانی و تضمین کیفیت

ایمنی و رعایت مقررات قابل مذاکره نیست. سیستم های پنل CoatTech توسط مراکز آزمایش ملی معتبر (SCFRI / NFTC) تحت آزمایش های دقیق کوره قرار می گیرند.

1. یکپارچگی و عایق آزمایش شده:حفظ پایداری ساختاری و مهار حرارتی برای بیش از حد60 دقیقهتحت قرار گرفتن در معرض آتش شدید

2. شناخت بین المللی:گزارش های بازرسی انگلیسی ما وجود داردCNAS،CMA، وILAC-MRAنشان های اعتباربخشی، آنها را مستقیماً برای مجوزهای آتش نشانی محلی در سراسر اروپا، خاورمیانه، آمریکا و آسیا و اقیانوسیه قابل قبول می کند.

خدمات میدانی کلید در دست: از کف کارخانه تا عملیات کامل

ما فقط سخت افزار را ارسال نمی کنیم - ما آمادگی عملیاتی را تضمین می کنیم. هر بسته سیستمی شامل فایل های فنی جامع و کمک های اختصاصی در محل است:

1. پرونده مهندسی کامل:دسترسی فوری به نقشه های سه بعدی دقیق، شماتیک های الکتریکی، تفکیک قیمت ها، و گزارش های بازرسی رسمی.

2. پشتیبانی نصب در محل:اعزام می کنیم1 مهندس ارشد رشتهبه سایت شما برای12-15 روز.

3. راه اندازی و آموزش سیستم:تکنسین ما بررسی های کامل تراز، تست جریان هوا/گرمایش، تأیید ایمنی و آموزش عملی را برای تیم عملیاتی محلی شما انجام می دهد.

سوالات متداول (سؤالات متداول)

س: آیا یک ساندویچ پانل پشم سنگ 50 میلی متری برای مقاومت 1 ساعته در برابر آتش کافی است؟
ج: بله. پانل دیواری 50 میلی متری CoatTech از پشم سنگ با چگالی بالا (100 کیلوگرم بر متر مکعب) استفاده می کند که با چسب با درجه حرارت بالا و درز الیاف سیلیکات چسبانده شده است. به طور رسمی تحت استانداردهای GB/T 9978 برای حفظ یکپارچگی سازه و عایق حرارتی به مدت 60 دقیقه کامل تایید شده است.

س: چگونه بین گزینه 1 (5.60 متر) و گزینه 2 (6.20 متر) انتخاب کنم؟

پاسخ: اگر عرض سایت واضح موجود شما به شدت به 5.60 متر یا کمتر محدود شده است، گزینه 1 را انتخاب کنید. اگر امکانات شما تا 6.20 متر عرض را می دهد، گزینه 2 را انتخاب کنید تا از مزایای تعمیر و نگهداری گسترده تر و خطوط دسترسی اپراتور استفاده کنید.

س: خدمات نصب 12 تا 15 روزه در محل شامل چه مواردی است؟

پاسخ: CoatTech 1 تکنسین اختصاصی را در محل ارائه می دهد تا مونتاژ پانل ساختاری، تأیید مهر و موم، تراز کانال/جزء، روشن شدن اولیه سیستم، تست عملیاتی و آموزش ایمنی را برای پرسنل تعمیر و نگهداری شما ارائه دهد.

آماده بهینه سازی امکانات خود هستید؟

مشخصات دقیق، نقشه های سه بعدی و گزارش های آزمایشی تایید شده را برای بررسی مهندسی خود دریافت کنید.

مهندسی خبره | غرفه پوشش صنعتی و اسپری مناسب
