کابین رنگ قایق فیبر کربن 12 متری

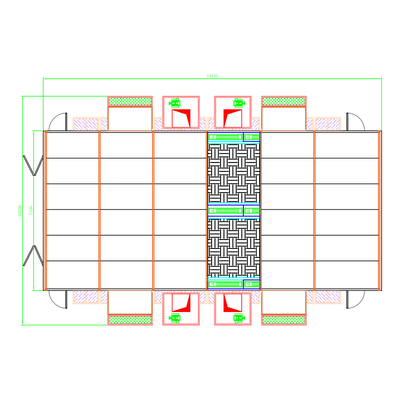

مدل KT-PQ-III-PLUS یک کابین اسپری و پخت است که برای بدنه، عرشه و قطعات قایق‌های فیبر کربن 12 متری ساخته شده است. این کابین یک بدنه کامل را روی پایه حمل خود می‌گیرد، محیطی تمیز و عاری از گرد و غبار را برای پرایمرهای پلی‌اورتان دو جزئی، لایه‌های رویی و پوشش‌های شفاف فراهم می‌کند و سپس پوشش را در دمای 60 درجه سانتی‌گراد پخت می‌کند. با فضای کاری داخلی 15000 × 7000 × 4000 میلی‌متر، یک بدنه 12 متری را با فضای کافی برای اپراتورها در هر دو طرف مدیریت می‌کند.

مشخصات کلیدی

چرا قایق‌های کامپوزیتی به کابین مخصوص خود نیاز دارند

بدنه فیبر کربن برای پنهان کردن آن رنگ نمی‌شود. در بیشتر قایق‌های مدرن، الیاف خود پوشش نهایی هستند یا پوشش شفاف براق روی آن. این موضوع آنچه را که کابین باید انجام دهد تغییر می‌دهد.

· کیفیت سطح محصول است. گرد و غبار، پرز الیاف یا اسپری بیش از حد که روی پوشش شفاف مرطوب می‌نشیند را نمی‌توان بدون از دست دادن درخشندگی پولیش کرد. فیلتراسیون کامل سقفی F5 و جریان پایین 0.30 متر بر ثانیه هوا را در کل فضای کاری تمیز نگه می‌دارند.

· قطعه کار بلند است، نه بلند. بدنه 12 متری روی پایه 2 متر ارتفاع دارد اما به 15 متر طول مفید نیاز دارد. جریان پایین از طرفین با کانال‌های جانبی بالا، سرعت مورد نیاز را بدون حفاری گودال کف فراهم می‌کند - صرفه‌جویی قابل توجه در کارهای عمرانی.

· دمای پخت سقف دارد. سیستم‌های رزین پیش آغشته دمای انتقال شیشه‌ای دارند. پخت بالاتر از آن باعث اعوجاج بدنه می‌شود. چهار منطقه مستقل به شما امکان می‌دهند یک قطعه کوچک را بدون گرم کردن کل کابین بپزید و هر نقطه تنظیم شده قابل تنظیم باقی می‌ماند.

· پلی‌اورتان دو جزئی به رطوبت حساس است. سخت‌کننده آن با آب واکنش داده و CO2 آزاد می‌کند که به صورت کدری و سوراخ سوزنی ظاهر می‌شود. جایی که کابین در یک سالن ساحلی مرطوب قرار دارد، رطوبت‌زدایی به اندازه خنک‌سازی اهمیت دارد.

· اپراتورها باید به کناره‌های بدنه و انحنای دماغه دسترسی داشته باشند. دو ترولی سه بعدی پنوماتیک روی ریل‌های دیواره جانبی، افراد را دقیقاً در جایی که هندسه دشوارتر است، بدون نردبان در داخل کابین قرار می‌دهند.

جریان هوا و مدیریت هوا

چهار کابین ورودی و چهار کابین خروجی به کابین خدمات می‌دهند، یک مجموعه برای هر منطقه. هر کابین ورودی از دو فن گریز از مرکز با ورودی دوگانه خارجی (BTAE-450H، هر کدام 4 کیلووات) و هر کابین خروجی از یک فن ورودی دوگانه (BTAE-560H، 11 کیلووات) استفاده می‌کند. هر موتور روی درایو فرکانس متغیر ABB خود کار می‌کند، بنابراین حجم هوا را می‌توان متناسب با کار در دست تنظیم کرد به جای اینکه تمام روز با حداکثر توان کار کند.

یک دمپر مدولار الکتریکی Belimo کابین را بین اسپری و پخت جابجا می‌کند. در حالت اسپری، کابین با 100% هوای تازه کار می‌کند، همانطور که باید. در حالت پخت، تا 70% هوا را بازچرخش می‌کند، که باعث می‌شود گرمایش تمام الکتریکی در این اندازه عملی باشد: هیترها فقط باید هوای بازچرخانی شده را چند درجه آخر بالا ببرند به جای اینکه 112000 متر مکعب بر ساعت هوای تازه را هر دقیقه از دمای محیط گرم کنند.

گرمایش

گرمایش کاملاً الکتریکی است - بدون گاز، بدون دیزل. هر یک از چهار واحد، 21 لوله المنت فولاد ضد زنگ 3 کیلوواتی را حمل می‌کند که 66 کیلووات در هر منطقه و 264 کیلووات نصب شده را فراهم می‌کند. PLC فقط مناطق انتخابی شما را فعال می‌کند، بنابراین می‌توان یک قطعه منفرد را بدون رساندن کل کابین به دما پخت. از دمای 20 درجه سانتی‌گراد، کابین در 10 تا 15 دقیقه به 60 درجه سانتی‌گراد می‌رسد و برای 30 تا 45 دقیقه که پوشش نیاز دارد، در آن دما باقی می‌ماند.

فیلتراسیون و کنترل VOC

هوای ورودی از یک پیش فیلتر کیسه‌ای G4 و سپس رسانه سقفی چسبنده با عمق کامل F5 عبور می‌کند. خروجی از دو مرحله فیلتر شیشه‌ای توقف رنگ عبور می‌کند - اولی در کانال‌های جمع‌آوری جانبی، دومی در پایه کابین‌های خروجی - و سپس یک بستر لانه زنبوری از بلوک کربن فعال (100 × 100 × 100 میلی‌متر، مقدار ید ≥ 650) که بنزن و زایلن را قبل از خروج هوا از ساختمان جذب می‌کند. تعویض سالانه کربن حدود 12.2 متر مکعب در چهار واحد است.

نورپردازی

188 لوله LED T8 18 وات در جعبه‌های نور IP65 قرار دارند: سه ردیف سقفی (108 لوله) و دو ردیف دیواره جانبی (80 لوله) در هر دو دیوار بلند. خروجی بیش از 1000 لوکس با شاخص نمود رنگ 90 یا بهتر در دمای 5000-6000 کلوین است. ردیف‌های جانبی باعث دیده شدن کناره‌های پایین بدنه و انحنای دماغه می‌شوند - مناطقی که نورپردازی سقفی به تنهایی همیشه در سایه باقی می‌گذارد.

کنترل و ایمنی

یک PLC با صفحه لمسی، برنامه‌های از پیش تعیین شده اسپری، فلش آف و پخت را اجرا می‌کند که همگی قابل تنظیم هستند. موتورها توسط درایوهای ABB محافظت می‌شوند؛ سیم‌کشی در مناطق خطرناک در لوله‌های فولادی به جعبه‌های اتصال Ex اجرا می‌شود؛ کل سیستم به یک زمین هم‌پتانسیل واحد با مقاومت حداکثر 4 اهم متصل است. موتورها و چراغ‌های ضد انفجار در سراسر مناطق خطرناک نصب شده‌اند. اطفاء حریق توسط سیستم HFC-227ea از نوع کابینتی، سه کابین 150 لیتری با 387 کیلوگرم ماده، با آشکارسازهای دود و حرارت Ex انجام می‌شود.

اقلام اختیاری

سوالات متداول

 دعوت به اقدام

بهترین قیمت را دریافت کنید

ابعاد قطعه کار، وزن، مشخصات پوشش و مساحت کف موجود را برای ما ارسال کنید. تیم مهندسی ما کابین را اندازه گیری کرده و یک پیشنهاد پیکربندی شده را باز می‌گرداند.
