کابین اسپری صدا خفه کن و کوره پخت

کابین اسپری پرده آبی برای قطعات اگزوز — اسپری، خشک شدن و پخت در دمای ۱۵۰ درجه سانتیگراد

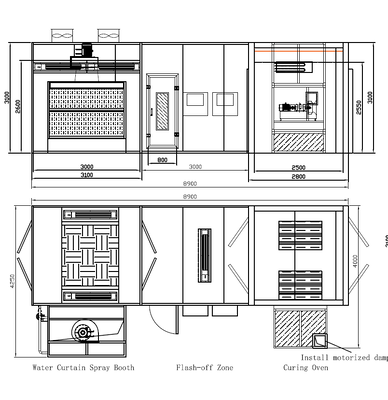

خلاصه محصول: یک سیستم تکمیل دو مرحله‌ای برای قطعات اگزوز بلند و سنگین مانند صدا خفه‌کن‌ها، سایلنسرها و پوسته‌های رزوناتور. قطعات به صورت افقی روی یک قفسه سنگین که روی ریل‌های کف حرکت می‌کند آویزان می‌شوند، در یک کابین پرده آبی اسپری می‌شوند، سپس به یک کوره پخت دسته‌ای جداگانه برای پخت کنترل شده در دمای ۱۵۰ درجه سانتیگراد منتقل می‌شوند. این پیکربندی برای حجم‌های سالانه ثابت اما متوسط مناسب است، جایی که یک خط خودکار پیوسته بیش از حد مهندسی شده خواهد بود.

  ۰۱    محتویات سیستم

کابین اسپری پرده آبی — یک فیلم آبی از فولاد ضد زنگ در دیوار عقب، رنگ پاشیده شده را در مبدأ جذب می‌کند؛ کف مشبک با استخراج رو به پایین، منطقه تنفس اپراتور را تمیز نگه می‌دارد و از نشستن مجدد مه رنگ روی قطعات جلوگیری می‌کند.

منطقه خشک شدن — یک منطقه تمیز و کنترل شده از گرد و غبار که در آن فیلم مرطوب قبل از ورود به کوره صاف می‌شود.

کوره پخت دسته‌ای — گرمایش الکتریکی بار را به دمای ۱۵۰ درجه سانتیگراد می‌رساند و آن را برای پخت مورد نیاز پوشش نگه می‌دارد، با گردش اجباری برای دمای یکنواخت.

قفسه سنگین روی ریل‌های کف — قطعات به صورت افقی در طبقات آویزان می‌شوند؛ قفسه بارگیری شده روی غلتک‌ها در امتداد ریل‌های کف حرکت می‌کند تا یک اپراتور بتواند یک بار کامل را با خیال راحت جابجا کند.

کنترل و ایمنی — کنترل رله و دکمه فشاری با اسپری، قفل پمپ، تایمر پخت، خنک کننده، آلارم خطا و توقف اضطراری.

  ۰۲    ویژگی‌های کلیدی

جذب موثر رنگ پاشیده شده — فیلم آب ذرات رنگ را به دام می‌اندازد و آنها را در حوضچه ته‌نشین می‌کند، گرد و غبار معلق در هوا و بار فیلتر را کاهش می‌دهد.

میدان جریان هوای پایدار — تامین فیلتر شده از بالا با استخراج رو به پایین در زیر، مه را از اپراتور و سطح تمام شده دور نگه می‌دارد.

ساخته شده برای قطعات بلند و سنگین — کابین برای قطعاتی تا طول ۲۰۰۰ میلی‌متر اندازه شده است و سیستم قفسه و ریل، بارهای چند صد کیلوگرمی را تحمل می‌کند.

آویزان کردن افقی — بار را پایین و پایدار نگه می‌دارد، امکان چیدمان قطعات در طبقات را فراهم می‌کند و ارتفاع کابین را در صورت محدودیت ارتفاع سقف، متوسط نگه می‌دارد.

پخت سریع و یکنواخت — المنت‌های گرمایشی و فن گردش هوای با دمای بالا، بار را به سرعت به دمای مورد نظر می‌رسانند و آن را به طور یکنواخت در کل قفسه نگه می‌دارند.

تغییر حالت خنک کننده ایمن — یک دمپر موتوری کوره را به حالت خنک کننده تغییر می‌دهد تا هوای گرم را در پایان چرخه تخلیه کند.

عملیات دسته‌ای — اسپری و پخت به صورت موازی در دو واحد اجرا می‌شوند، به جای اینکه یک کابین منتظر تغییر حالت باشد.

  ۰۳    داده‌های فنی

* ابعاد، جریان هوا و ظرفیت گرمایش در طول مهندسی چیدمان تایید می‌شوند و به اندازه قطعه، نوع پوشش و خروجی مورد نیاز بستگی دارند. ارقام قطعه کار بالا یک مثال کاری است.

  ۰۴    کاربردها

این پیکربندی برای قطعات اگزوز و قطعات با دمای بالا که بلند، متوسط سنگین و با حجم ثابت اما متوسط تولید می‌شوند، طراحی شده است:

اگزوز خودرو — صدا خفه‌کن‌ها، سایلنسرها، پوسته‌های رزوناتور و مجموعه‌های لوله اگزوز.

اگزوز صنعتی — محفظه‌های اگزوز ژنراتور و موتور، بدنه سایلنسرهای صنعتی.

کاربرد مقاوم در برابر حرارت — قطعات پوشش داده شده با لعاب‌های مقاوم در برابر حرارت که نیاز به دمای پخت و زمان نگهداری مشخص دارند.

ساخت و سازهای فولاد ضد زنگ و فولاد — پوسته‌های بلند جوشی، محفظه‌های لوله‌ای و قطعات مشابه تا طول تقریبی ۲۰۰۰ میلی‌متر.

پوشش‌های معمول شامل لعاب نقره‌ای مقاوم در برابر حرارت، پرایمر، لایه رویی و سایر سیستم‌های مبتنی بر حلال است. بسترهای فولاد ضد زنگ باید قبل از پوشش‌دهی چربی‌زدایی و سندبلاست شوند، یا پرایمر زده شوند — ما در مورد مسیر پیش‌تصفیه هنگام ارسال داده‌های پوشش خود به شما مشاوره خواهیم داد.

  ۰۵    انتخاب پیکربندی مناسب

  ۰۶    مزایای مشتری

سرمایه‌گذاری متناسب — یک سیستم دسته‌ای با حجم‌های ثابت و متوسط مطابقت دارد بدون اینکه برای ظرفیت خط پیوسته استفاده نشده هزینه کنید.

پوشش تمیزتر — جذب پرده آبی به علاوه استخراج رو به پایین، رنگ پاشیده شده را از فیلم مرطوب دور نگه می‌دارد.

جابجایی ایمن بارهای سنگین — ریل‌ها و غلتک‌ها قفسه‌های بارگیری شده را جابجا می‌کنند به جای اینکه افراد قطعات سنگین و مرطوب را حمل کنند.

پخت تکرارپذیر — شیب کنترل شده، زمان نگهداری و گردش اجباری نتایج یکنواخت را در کل بار ارائه می‌دهند.

انعطاف‌پذیر برای اندازه‌های مخلوط — قفسه‌ها و برنامه‌ها با تغییر محدوده محصول سازگار می‌شوند.

سوالات متداول

س: کابین اسپری صدا خفه کن چیست؟  پ: یک کابین اسپری که برای قطعات اگزوز بلند مانند صدا خفه‌کن‌ها و سایلنسرها اندازه و مجهز شده است. در این سیستم، یک کابین پرده آبی است: یک فیلم آب جاری در دیوار عقب، رنگ پاشیده شده را قبل از اینکه در هوا معلق بماند، جذب می‌کند.

س: چرا آن را با یک کوره پخت جداگانه جفت کنیم؟  پ: زیرا اسپری و پخت می‌توانند به صورت موازی اجرا شوند — یک قفسه در حال اسپری شدن است در حالی که دیگری در حال پخت است. این امر توان عملیاتی موثر را بدون نیاز به یک کابین بزرگتر افزایش می‌دهد.

س: کوره تا چه دمایی می‌تواند برسد؟  پ: پیکربندی استاندارد به دمای ۱۵۰ درجه سانتیگراد می‌رسد و آن را برای زمان پخت مورد نیاز پوشش نگه می‌دارد، با گردش اجباری برای دمای یکنواخت. نقاط تنظیم بالاتر در صورت درخواست موجود است.

س: قطعات سنگین چگونه بین مناطق جابجا می‌شوند؟  پ: قطعات به صورت افقی روی یک قفسه فولادی آویزان می‌شوند که روی غلتک‌های سنگین در امتداد ریل‌های کف حرکت می‌کند. یک اپراتور می‌تواند یک بار کامل را جابجا کند و واگن‌های انتقال، کابین، منطقه خشک شدن و کوره را به صورت موازی فعال نگه می‌دارند.

س: آیا می‌تواند قطعاتی غیر از صدا خفه‌کن‌ها را مدیریت کند؟  پ: بله. هر قطعه فلزی بلند و متوسط سنگین تا حدود ۲۰۰۰ میلی‌متر کار می‌کند — بدنه سایلنسر، محفظه‌های اگزوز، پوسته‌های جوشی و سازه‌های لوله‌ای. چیدمان قفسه و ریل برای قطعه شما ساخته می‌شود.

س: آیا می‌توانم فیلتراسیون خشک را به جای پرده آبی انتخاب کنم؟  پ: بله. هر دو موجود هستند. پرده آبی برای پوشش‌های مبتنی بر حلال و بارهای رنگ پاشیده شده بیشتر مناسب است؛ کابین‌های فیلتر خشک برای حجم‌های کمتر یا سایت‌هایی که مدیریت آب غیرعملی است مناسب هستند.

س: آیا برای قطعات فولاد ضد زنگ مناسب است؟  پ: بله، اما فولاد ضد زنگ نیاز به آماده‌سازی دارد. قبل از پوشش‌دهی، چربی‌زدایی و سندبلاست کنید، یا از پرایمر مناسب استفاده کنید. برگه داده پوشش خود را برای ما ارسال کنید و ما در مورد مسیر پیش‌تصفیه به شما مشاوره خواهیم داد.

س: آیا مستندات CE ارائه می‌شود؟  پ: بله. ما مستندات CE، دفترچه‌های راهنمای انگلیسی و فن‌ها و موتورهای ضد انفجار را ارائه می‌دهیم. طبقه‌بندی ATEX قبل از نهایی شدن مشخصات، در برابر نقطه اشتعال سایت و پوشش شما تایید می‌شود.

س: چه اطلاعاتی برای قیمت‌گذاری نیاز دارید؟  پ: ابعاد و وزن قطعه، نوع پوشش با TDS/MSDS، دمای پخت و زمان مورد نیاز، خروجی سالانه و الگوی شیفت، تاسیسات موجود، و چیدمان کارگاه با ابعاد درب.

آن را در عمل ببینید: مطالعه موردی این سیستم را که به یک تولید کننده سیستم اگزوز اروپایی عرضه شده است بخوانید — کابین اسپری پرده آبی، کوره پخت دسته‌ای و سیستم حمل قفسه روی ریل کف برای پوشش صدا خفه کن مقاوم در برابر حرارت.

با آقای تیم برای قیمت‌گذاری تماس بگیرید: +86 189 8118 9424  ·  coattech@spraying-booth.com  ·  www.spraying-booth.com

ابعاد قطعه، وزن، برگه داده پوشش و خروجی سالانه خود را برای ما ارسال کنید — ما کابین اسپری و کوره پخت مناسب را برای کارگاه شما مهندسی خواهیم کرد.
