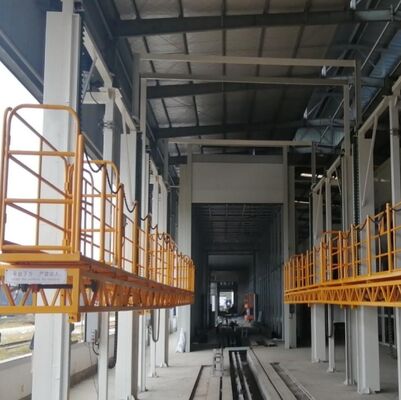

بالابر غرفه اسپری 14 متری سفارشی با پسوند رو به جلو

مطالعه موردی: لیفتر 14 متری اسپری با تمدید جلو برای تولید اتوبوس کره جنوبی

1. پیشینه پروژه

در تولید مدرن خودرو و راه آهن، پوشش قطعات بزرگ مانند اتوبوس ها و واگن های قطار چالش های عملیاتی قابل توجهی را ایجاد می کند.کوت تک تجهیزات هوشمند با پیلانت همکاری کرد، یک شرکت معتبر از کره جنوبی، برای مهندسی یک راه حل بلند کردن بسیار تخصصی.پلتفرم بلند کردن اتوماتیک برای کابین رنگ بزرگ جدید آنها برای تسهیل تزئین سطح، جوش و رنگ آمیزی قطعات بزرگ اتوبوس.

2چالش های اصلی

بلندکن های استاندارد اتاق رنگ معمولاً از 3 تا 7 متر هستند.این پروژه خاص نیاز به سفارشی سازی شدید به دلیل شرایط محدوده فضایی سخت و اندازه کامل قطعات کار:

قطعه کار عظیم: اجزای (از جمله اسکید فرآیند) 12.5m (L) x 2.5m (W) x 3.3m (H) اندازه گیری می شود.

محدودیت های فضایی: ابعاد کابین داخلی 16m x 6m x 5.3m بود، با عرض کاری موثر تنها 5.2m، ترک یک حاشیه نصب تنگ 400mm در هر طرف برای مکانیسم بلند.

تحرک سفارشی: مشتری نیاز داشت که پلتفرم نه تنها عمودی بالا برود بلکه دارای یک تمدید افقی 300 میلی متری برای اجازه دادن به اپراتورها برای نزدیک شدن به قطعه کار به طور ایمن باشد.

3راه حل کوت تک

درک عجله برنامه تولید مشتری،تیم مهندسی کوات تک شب ها کار کردند تا یک شبیه سازی مکانیکی سه بعدی جامع و یک پیشنهاد تجاری در عرض 24 ساعت ارائه کنند.

راه حل ما شامل یک بستر بلند کننده الکتریکی 14 متری در سمت است. برای اطمینان از یکپارچگی ساختاری مطلق و حرکت هماهنگ در چنین فاصله ای طولانی، طراحی شامل:

مکانیسم دوگانه ایمنی: استفاده از هر دو زنجیره سنگین و سیم فولادی به طور همزمان برای جلوگیری از سقوط تصادفی آزاد.

تمدید تلسکوپی: یک ساختار مکانیکی تخصصی است که اجازه می دهد پلت فرم 500 میلی متر به راحتی 300 میلی متر به جلو گسترش یابد.

ارتقاءات ضد انفجار اختیاری: ارائه پیکربندی های الکتریکی انعطاف پذیر (استانداردی و ATEX / EX-proof) برای برآورده کردن پروتکل های ایمنی دقیق تاسیسات کره جنوبی.

4مشخصات فنی

5نتیجه گیری

این پروژه توانایی CoatTech را برای ترجمه سریع الزامات مکانیکی و مکانیکی پیچیده به تجهیزات پوشش قابل اعتماد و صنعتی نشان می دهد.با ارائه مهندسی دقیق و خدمات مشتری سریع در مناطق زمانی، ما به تولید کنندگان جهانی قدرت می دهیم تا کارایی پوشش و ایمنی محل کار خود را افزایش دهند.

به دنبال یک راه حل رفع سفارشی برای کابینت اسپری صنعتی خود هستید؟ امروز با تیم فروش مهندسی ما تماس بگیرید تا ارزیابی سریع و پیشنهاد فنی دقیق داشته باشید.

امروز با تیم مهندسی ما تماس بگیرید برای مشاوره فنی رایگان و یک پیشنهاد سفارشی متناسب با ابعاد دقیق تاسیسات شما!
