سوپربیک بوت رنگ صنعتی KT-PQ-III-PLUS CoatTech

MOQ:	1
قیمت:	USD8000-USD12000/SET
بسته بندی استاندارد:	با فیلم و کارتن معمولی
دوره تحویل:	15 روز پس از سپرده
روش پرداخت:	T/T
ظرفیت تامین:	30 مجموعه در ماه

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع

نام تجاری

CoatTech

گواهی

شماره مدل

غرفه رنگ اسپری باز بالا برای ترانسفورماتورها

منبع تغذیه::

380V/50Hz/3PH یا گزینه دیگر

با استفاده از انرژی::

دیزل ، گاز ، بخار ، برقی یا گزینه دیگر

درب اصلی::

سبک تاشو یا سبک نورد برقی

کاربرد::

اتوبوس/کامیون یا سایر محصولات فلزی

منابع انرژی::

آب ، برق ، گاز

پوشش:

10-50um

سطح نویز:

≤80db

مواد:

فولاد

استفاده:

رنگ آمیزی خودرو، رنگ آمیزی مبلمان، نقاشی صنعتی

سیستم گرمایش:

ریلو برند مشعل

توضیحات محصول

سوپربیک بوت رنگ صنعتی (مدل: KT-PQ-III-PLUS)

متابیس: طراحی شده برای وسایل نقلیه تجاری سنگین و قطعات صنعتی بزرگ.و گزینه های گرمایش دوگانهامروز يه راه حل کليد در دست بگير

خلاصه ی محصول

بوت رنگ صنعتی Superbake CoatTech (مدل: KT-PQ-III-PLUS) یک راه حل نهایی سطح در مقیاس بزرگ است که برای کاربردهای صنعتی با ظرفیت بالا طراحی شده است.با ابعاد داخلی گسترده 8000 × 5000 × 4500 میلی متر، این غرفه به طور خاص برای حمل وسایل نقلیه تجاری سنگین، قطعات بزرگ هوافضا و ماشین آلات صنعتی بزرگ ساخته شده است.

KT-PQ-III-PLUS که برای برآورده کردن استانداردهای سختگیرانه ایمنی و محیط زیست بازارهای جهانی (از جمله خاورمیانه و اروپا) طراحی شده است، شامل نوردهی ضد انفجار IP65 است.یک سیستم تصفیه 4 مرحله ای با کارایی بالا، و یک واحد HVAC سفارشی. چه شما نیاز به یک سوزان دیزل Riello با عملکرد بالا و یا یک سیستم گرمایش الکتریکی قوی، این غرفه ارائه می دهد زمان سخت گیری سریع و پایان بی نقص.

ویژگی های اصلی و مزایا

حداکثر ایمنی (طراحی ضد انفجار): مجهز به جعبه های روشنایی LED IP65 ضد انفجار و گاسکت های بسته بندی دو لایه ای است که اطمینان از انطباق در محیط های صنعتی با خطر بالا را فراهم می کند.

سفت شدن سریع حرارتی: به دمای پخت (20 درجه سانتیگراد تا 60 درجه سانتیگراد) در عرض 10-15 دقیقه دست پیدا کنید.انتخاب کنید بین سوزان دیزل Riello G20 پیشرو در صنعت (با یک مبادله گرما 200KW فولاد ضد زنگ 304) یا یک سیستم گرمایش الکتریکی فولاد ضد زنگ 72KW.

مدیریت جریان هوا هوشمند: توسط دو فن 7.5KW روتور خارجی سانتریفیوژال و یک فن 11KW تولید می شود که 40,000 m3/h جریان هوا را تولید می کند.ویژگی های دقیق Belimo خنک کننده های الکتریکی برای انتقال بدون درز بین حالت اسپری و پخت.

یکپارچگی ساختاری سنگین: ساخته شده با پانل های دیواری عایق EPS 70 میلی متری با قدرت بالا و یک قاب درب جلویی تقویت شده (4400 × 4400 میلی متر) که قادر به استفاده مستمر و صنعتی سنگین است.

فیلترسازی چهار مرحله ای سازگار با محیط زیست: شامل فیلترهای درجه بندی شده EN 779 G3/F5 و فیلتر دانه دار کربن فعال برای جذب موثر VOC ها، بنزن و ژیلن است.تضمین گازهای خروجی تمیز و یک محیط تنفسی امن برای اپراتورها.

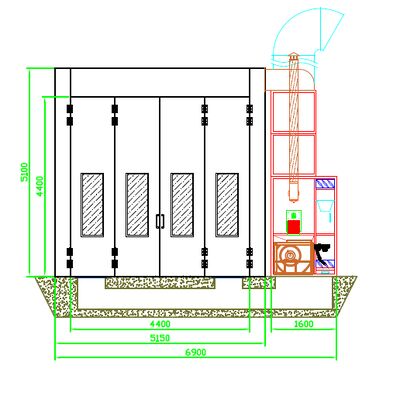

سوپربیک بوت رنگ صنعتی KT-PQ-III-PLUS CoatTech 0

مشخصات فنی

پارامتر / جزء	جزئیات مشخصات
اندازه داخل	۸۰۰۰ × ۵۰۰۰ × ۴۵۰۰ میلی متر (L × W × H)
اندازه بیرونی	8135 × 6900 × 5100 mm (L × W × H)
حفره / کف مدنی	2 حفره در وسط کابین مورد نیاز است. اندازه: 760 × 6900 mm، عمق: 800 mm. پوشانده شده با 30x4 شبکه فولادی صاف، ظرفیت حمل: 500 kg/m2.
در اصلي	4400 × 4400 میلی متر (W × H) ؛ درب خم شده ورق فلزی با قاب لوله مربع، پر شده از مواد هسته ای EPS. مجهز به پنجره های مشاهده شیشه ای سخت. قدرت ساختاری بالا،باز و بسته شدن آسان.
درب پرسنل / سرویس	800 × 2000 میلی متر (W × H) ؛ 1 واحد در سمت راست جلو قرار دارد. مجهز به قفل فشار خودکار و پنجره مشاهده شیشه ی سخت شده است.
پانل های دیواری	پانل های دیواری جداکننده EPS با قدرت بالا. عرض موثر: 1150 میلی متر، ضخامت کل: 70 میلی متر. ورق فولاد رنگ سفید 0.426 میلی متر ضخامت در هر دو طرف با هسته EPS.
پانل های سقف	پانل های سقف EPS با قدرت بالا. عرض موثر: 1150 میلی متر، ضخامت کل: 50 میلی متر. ورق فولاد رنگ سفید 0.426 میلی متر ضخیم در هر دو طرف با هسته EPS.
سیستم روشنایی	نورپردازی بالا (2 ردیف): 10 مجموعه × 4 عدد = 40 عدد لوله 22 وات. نورپردازی جانبی (2 ردیف): 10 مجموعه × 4 عدد = 40 عدد لوله 22 وات لوله های LED T8 اختصاصی برای اتاق های رنگ. جعبه های نور ضد انفجار IP65. روشنایی ≥ 1000 LUX.
مجلسی (اتاق فشار ایستاتیک)	8000 × 5000 × 600 میلی متر (L × W × H) ؛ براکت پشتیبانی لوله مربع. قسمت پایین دارای قاب فیلتر فلزی پوشانده با پودر و شبکه پشتیبانی فیلتر بالا است.
واحد کابینت	کابينت چوبي مربع، در سمت راست قرار گرفته.
کابینت هوای ورودی (تهویه)	2 واحد از فن های سانتریفیوژ دو ورودی روتور خارجی قدرت هر موتور: 7.5 KW مدل فن: YDW-5.6M. جريان هواي کل: 40000 متر3/ساعت سرعت هواي بدون بار: 0.25 متر/ساعت مجهز به خنک کننده الکتريکي Belimo براي هواي ورودي و خنک کننده پنوماتيکي براي گردش
کابینت هوای خروجی	1 واحد از فن سنتریفیوژ دو طرفه، با کمربند کار می کند. قدرت موتور: 11 KW مدل فن: TAE-710H کل جریان هوا: ۴۰ هزار متر در ساعت مجهز به یک دامپر اگزوز قابل تنظیم دستی/برقی است.
سیستم گرمایش: گزینه 1 (دیزل)	سوزان دیزل ریلو G20 فولاد ضد زنگ 304 مبادله گرما 200 KW اسپری کردن بدون گرم کردن پختن: گرم کردن از 20 درجه سانتیگراد تا 60 درجه سانتیگراد در 10-15 دقیقه.
سیستم گرمایش: گزینه 2 (برقی)	لوله های گرمایش الکتریکی فولاد ضد زنگ 304 لوله فولاد ضد زنگ (3 KW در هر لوله، 24 لوله در کل، کل قدرت 72 KW). اسپری کردن بدون گرم کردن پختن: گرم کردن از 20 درجه سانتیگراد تا 60 درجه سانتیگراد در 10-15 دقیقه.
سیستم تصفیه	1فیلتر قبل از جذب: EN 779 کلاس G3. 2فیلتر سقف (کارایی کمتر از بالا): چسب سه بعدی با عمق کامل، EN 779 کلاس F5. 3فیلتر روکش رنگ فیبرگلاس: لایه اول در حفره، لایه دوم در پایین کابینت اگزوز. سبز در سمت باد، سفید در سمت باد (EN 779 کلاس G3). 4فیلتر دانه دار کربن فعال: بنزن و ژیلن را از گاز خروجی جذب می کند.
سیستم کنترل	پنل کنترل: رله های استاندارد و دکمه های کنترل توابع: اسپری کردن، پختن، تنظیم زمان پختن، سوئیچ روشنایی، آژیر خطای، قدرت، سوئیچ توقف اضطراری، فشار سنج. (توجه: جعبه کنترل ضد انفجار نیست؛ روشنایی از سیم کشی ضد انفجار، لوله های انعطاف پذیر ضد انفجار و جعبه های کنترل ضد انفجار استفاده می کند).
سیستم لوله	شامل 4 لوله خروجی مستقیم (1000 × 1000 × 1000 میلی متر) ، یک آرنج 90 درجه و یک آرنج 45 درجه است.
خط لوله هوا فشرده	1 مجموعه از لوله های هوا فشرده فولاد ضد زنگ DN20، مجهز به یک اتصال سریع در هر دو سمت چپ و راست.
کل نیازهای برق	33 KW (در صورت استفاده از گرمایش دیزل) / 80 KW (در صورت استفاده از گرمایش الکتریکی).
مدارک شامل	راهنمای نگهداری، نمودار مدار، گواهی سازگاری، لیست بسته بندی و نقشه تجهیزات سه بعدی.
تضمین و ملاحظات	1. 2 سال گارانتی. تامین کننده خدمات رایگان برای مشکلات کیفیت تجهیزات را در طول گارانتی فراهم می کند. 2مواد مصرفی (لوله های روشنایی، فیلترها) و آسیب های ناشی از انسان تحت پوشش قرار نمی گیرند.

سوپربیک بوت رنگ صنعتی KT-PQ-III-PLUS CoatTech 1

اثر گسترده و ظرفیت بارگذاری بالا KT-PQ-III-PLUS آن را به یک راه حل پرش و پخت کامل برای:

حمل و نقل تجاری: اتوبوس ها، کامیون های سنگین و تریلرها.

ماشین آلات ساختمانی و مهندسی: حفاری، جرثقیل و تراکتور

تولید صنعتی: قطعات فولادی ساختاری بزرگ، قطعات توربین بادی و تجهیزات نفت و گاز.

پروژه های EPC: تاسیسات کلیدی برای مراکز تولید خارجی.

نیاز به یک راه حل سفارشی دارید؟

هر تاسیسات صنعتی منحصر به فرد است. تیم مهندسی ما می تواند ابعاد، ولتاژ (به عنوان مثال، 380V / 50Hz / 3Phase) را متناسب با آب و هوای محلی و نیازهای خاص پروژه خود تنظیم کند.
