اتاق مخصوص رنگ اسپری برای ترانسفورمرها

MOQ:	1
قیمت:	USD8000-USD12000/SET
بسته بندی استاندارد:	با فیلم و کارتن معمولی
دوره تحویل:	15 روز پس از سپرده
روش پرداخت:	T/T
ظرفیت تامین:	30 مجموعه در ماه

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع

نام تجاری

CoatTech

گواهی

شماره مدل

غرفه رنگ اسپری باز بالا برای ترانسفورماتورها

منبع تغذیه::

380V/50Hz/3PH یا گزینه دیگر

با استفاده از انرژی::

دیزل ، گاز ، بخار ، برقی یا گزینه دیگر

درب اصلی::

سبک تاشو یا سبک نورد برقی

کاربرد::

اتوبوس/کامیون یا سایر محصولات فلزی

منابع انرژی::

آب ، برق ، گاز

پوشش:

10-50um

سطح نویز:

≤80db

مواد:

فولاد

استفاده:

رنگ آمیزی خودرو، رنگ آمیزی مبلمان، نقاشی صنعتی

سیستم گرمایش:

ریلو برند مشعل

برجسته کردن:

اتاق رنگ اسپری با باز کردن بالا

تراسفورماتورها با گارانتی

اتاق رنگ اسپری CoatTech

توضیحات محصول

کابین رنگ سفارشی با درب بالایی برای ترانسفورماتورهای سنگین: یک داستان موفقیت در عربستان سعودی

مقدمه در CoatTech، ما در حل چالش‌های پیچیده پوشش صنعتی تخصص داریم. اخیراً، ما با Nal Gulf Machine Tools، یک فروشنده برجسته در عربستان سعودی، برای طراحی و ساخت یک کابین رنگ بزرگ مقیاس تخصصی همکاری کردیم. این پروژه نیازمند یک رویکرد منحصر به فرد برای جای دادن اندازه عظیم ترانسفورماتورهای صنعتی و محدودیت‌های خاص تأسیسات مشتری بود.

چالش: جابجایی سنگین پوشش ترانسفورماتورهای صنعتی یک چالش لجستیکی را ایجاد می‌کند. به دلیل اندازه و وزن عظیم آنها، مانور دادن این قطعات کار در یک کابین رنگ ورودی جانبی استاندارد بسیار ناکارآمد و گاهی غیرممکن است. مشتری به شدت به سیستم‌های جرثقیل سقفی موجود برای جابجایی ترانسفورماتورهای خود متکی بود. آنها به یک محیط نقاشی با کارایی بالا نیاز داشتند که عملیات جرثقیل آنها را مختل نکند یا نیاز به بازنگری کامل در گردش کار تأسیسات آنها نداشته باشد.

راه حل CoatTech: طراحی دقیق با درب بالایی برای برآورده کردن این الزامات سختگیرانه، تیم مهندسی ما یک دستگاه سفارشی ساخته شده را توسعه داد.کابین رنگ با درب بالایی. این پیکربندی نوآورانه به ترانسفورماتورهای سنگین اجازه می‌دهد تا با استفاده از جرثقیل‌های سقفی موجود مشتری، به طور ایمن و دقیق مستقیماً به فضای کار پایین آورده شوند.

هنگامی که قطعه کار در جای خود قرار گرفت، مکانیزم سقف تخصصی به طور ایمن بسته می‌شود و یک محیط ایزوله و کنترل شده ایجاد می‌کند که بالاترین استانداردها را برای نقاشی صنعتی و تهویه برآورده می‌کند.

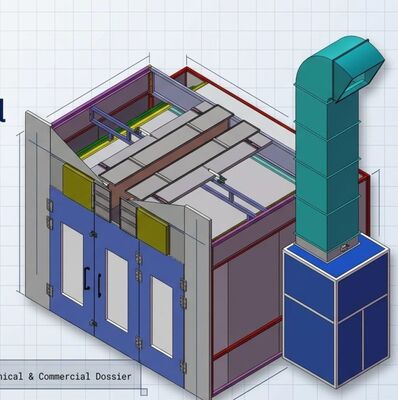

اتاق مخصوص رنگ اسپری برای ترانسفورمرها 0

نکات برجسته کلیدی پروژه

1. ادغام یکپارچه جرثقیل: طراحی بارگیری سقفی نیاز به مانور پیچیده در سطح زمین را کاملاً از بین می‌برد و زمان بارگیری و تخلیه را به شدت کاهش می‌دهد.

2. قابلیت در مقیاس بزرگ: مهندسی شده با ابعاد داخلی گسترده که به طور خاص برای نگهداری ترانسفورماتورهای صنعتی بزرگ طراحی شده است.

3. مدیریت جریان هوا برتر: کابین، جذب و تخلیه بیش از حد رنگ را تضمین می‌کند و ضمن حفظ محیطی ایمن و تمیز برای اپراتورها، پایانی بی‌عیب و نقص را تضمین می‌کند.

4. بهینه‌سازی تأسیسات: با انطباق با تجهیزات بالابر سقفی موجود، این راه حل فضای کف عملیاتی مشتری را بدون نیاز به اصلاحات ساختاری پرهزینه در ساختمان آنها به حداکثر رساند.

اتاق مخصوص رنگ اسپری برای ترانسفورمرها 1

مشخصات فنی:

مشخصات فنی کابین اسپری ترانسفورماتور با درب بالایی
مدل: کابین اسپری سفارشی با درب بالایی (مناسب برای عملیات جرثقیل بازویی)
جزء / پارامتر	مشخصات دقیق
ابعاد داخلی	4400 × 3700 × 3500 میلی‌متر (طول × عرض × ارتفاع)
ابعاد خارجی	4520 × 5300 × 4500 میلی‌متر (طول × عرض × ارتفاع)
گودال تخلیه رو به پایین	طراحی گودال مرکزی. ابعاد: 4000 × 3000 میلی‌متر، عمق: 800 میلی‌متر. پشتیبانی شده توسط چارچوب لوله مربعی. پوشیده شده با توری‌های سنگین آهن تخت 30 × 4 میلی‌متر. ظرفیت باربری: 500 کیلوگرم بر متر مربع.
درب‌های ورودی/خروجی اصلی	طراحی عبوری (جلو و عقب). دهانه درب: 3000 × 3200 میلی‌متر (عرض × ارتفاع). درب‌های تاشو با چارچوب لوله مربعی و روکش صفحه فولادی رنگی. عایق هسته PU. دارای پنجره‌های مشاهده شیشه‌ای سکوریت مربعی و قفل‌های فشار مکانیکی روی پنل‌های مرکزی. می‌تواند به عنوان درب دسترسی پرسنل استفاده شود.
پنل‌های دیواری	مونتاژ شده با پنل‌های عایق پشم سنگ با استحکام بالا. عرض مؤثر: 1150 میلی‌متر، ضخامت کل: 50 میلی‌متر. پوسته‌های داخلی و خارجی صفحات فولادی رنگ سفید 0.426 میلی‌متر با هسته پشم سنگ هستند.
پنل‌های سقف / بالایی	مونتاژ شده با پنل‌های عایق پشم سنگ با استحکام بالا. عرض مؤثر: 1150 میلی‌متر، ضخامت کل: 50 میلی‌متر. پوسته‌های داخلی و خارجی صفحات فولادی رنگ سفید 0.426 میلی‌متر با هسته پشم سنگ هستند.
سیستم روشنایی	نورپردازی بالا: 2 ردیف (4 ست × 4 لوله = 16 عدد لوله 18 وات).

	نورپردازی جانبی: 2 ردیف (4 ست × 4 لوله = 16 عدد لوله 18 وات).

	استفاده از لوله‌های LED T8 اختصاصی برای کابین‌های اسپری که در وسایل روشنایی ضد انفجار IP65 قرار گرفته‌اند. روشنایی کل: ≥ 1000 لوکس.
محفظه پلنوم	ابعاد: 4400 × 3700 × 500 میلی‌متر (طول × عرض × ارتفاع). پشتیبانی شده توسط براکت‌های لوله مربعی. دارای قاب فیلتر خم شده از ورق فلزی با پوشش پودری در پایین و یک شبکه پشتیبانی در بالا.
طراحی درب بالایی	سقف دارای یک شکاف دسترسی کامل به عرض 500 میلی‌متر است که برای عبور زنجیر/بالابر جرثقیل بازویی طراحی شده است. شکاف مجهز به دمپرهای پنوماتیک در دو طرف است (به طور معمول باز، هنگام شروع نقاشی به طور خودکار بسته می‌شود تا از آب‌بندی و فشار منفی اطمینان حاصل شود).

(برای جرثقیل بازویی)
واحد کابینت	ساختار لوله مربعی جوش داده شده، پیکربندی نصب شده در کنار.
واحد هوای ورودی	مجهز به 1 مجموعه فن گریز از مرکز دو ورودی (با تسمه). موتور ضد انفجار توان: 5.5 کیلووات. مدل فن: TAE-500H. حجم کل هوا: 20,000 متر مکعب بر ساعت (تقریباً 11,770 فوت مکعب در دقیقه). دارای دمپر تنظیم دستی با دسته چرخشی.
واحد هوای خروجی	مجهز به 1 مجموعه فن گریز از مرکز دو ورودی (با تسمه). موتور ضد انفجار توان: 7.5 کیلووات. مدل فن: TAE-450H. حجم کل هوا: 20,000 متر مکعب بر ساعت (تقریباً 11,770 فوت مکعب در دقیقه). دارای دمپر تنظیم دستی با دسته چرخشی هوای خروجی.
سیستم فیلتراسیون	1. فیلتر هوای ورودی اولیه: کلاس G3 EN 779.

	2. فیلتر سقفی نیمه راندمان بالا: پوشش چسبی سه بعدی با عمق کامل؛ کلاس F5 EN 779.

	3. فیلتر فایبر گلاس ضد رنگ: نصب شده در گودال کف و پایین کابینت اگزوز. سمت ورودی هوا سبز، سمت خروجی هوا سفید؛ کلاس G3 EN 779.

	4. فیلتر کربن فعال: کربن فعال گرانول مخصوص جذب VOC ها (بنزن، زایلن و غیره) برای انتشار صفر دود خارجی.
سیستم کنترل الکتریکی	پنل کنترل با رله‌های معمولی و دکمه‌های فشاری. شامل: سوئیچ‌های نقاشی/روشنایی، نشانگر خطا و آلارم، سوئیچ اصلی برق، دکمه توقف اضطراری و فشار سنج (مانومتر).
سیستم کانال کشی	شامل 3 بخش کانال اگزوز 700 × 700 × 1000 میلی‌متر، 1 قطعه زانویی 90 درجه و 1 قطعه زانویی 45 درجه.
ظرفیت کل توان	14 کیلووات
اسناد شامل	دفترچه راهنمای نگهداری، نمودارهای سیم کشی الکتریکی، گواهی انطباق، لیست بسته بندی و نقشه های طرح سه بعدی.
ملاحظات و گارانتی	1. گارانتی تجهیزات 1 سال است. تامین کننده در این دوره خدمات رایگان برای مسائل کیفی ارائه می دهد. خدمات پولی پس از انقضای گارانتی در دسترس است.

	2. مواد مصرفی (لامپ‌های روشنایی، فیلترها) و خسارات ناشی از دخالت انسان از گارانتی مستثنی هستند.

اتاق مخصوص رنگ اسپری برای ترانسفورمرها 2

امروز با ما تماس بگیرید آماده بهینه‌سازی فرآیند پوشش تجهیزات سنگین خود هستید؟

تماس با تیم، مدیر بازاریابی و فروش خارج از کشور، برای بحث در مورد الزامات کابین اسپری سفارشی شما و دریافت مشاوره فنی.

اتاق مخصوص رنگ اسپری برای ترانسفورمرها 3
