خط پوشش پودری خودکار سفارشی با سیستم نوار نقاله سقفی | مطالعه موردی CoatTech

MOQ:	1
قیمت:	USD2000-USD10000/SET
بسته بندی استاندارد:	با فیلم و کارتن معمولی
دوره تحویل:	15 روز پس از سپرده
روش پرداخت:	T/T
ظرفیت تامین:	500 مجموعه در ماه

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع

نام تجاری

CoatTech

گواهی

شماره مدل

OCCL-7

کنترل sytem::

سبک سوئیچ یا کنترل صفحه نمایش لمسی PLC

رنگ::

سفید یا گزینه دیگر

کاربرد::

محصولات فلزی

پوشش:

10-50um

DIMENTION::

همانطور که لازم است

روش اسپری:

اسپری هوا

زمان خنک شدن:

قابل تنظیم

روش درمانی:

گردش هوای گرم

همانطور که لازم است

برنامه:

پوشش سطحی محصولات مختلف

روش پوشش:

اسپری / غوطه ور / الکترواستاتیک

سیستم کنترل:

نام محصول:

خط پوشش کنویر بالا

رنگ پوشش:

قابل تنظیم

سفید یا گزینه دیگر

محدوده دما:

محیط تا 250 درجه سانتی گراد

ظرفیت بار نقاله:

تا 500 کیلوگرم

روش گرمایش:

برق / گاز / مادون قرمز

تایپ کنید:

سیستم پوشش نوار نقاله

سیستم کنترل:

کنترل PLC با رابط صفحه نمایش لمسی

توضیحات محصول

1. خط طلاء مسحوق أوتوماتيكي مخصص مع نظام ناقل علوي | دراسة حالة CoatTech

استكشف خط طلاء المسحوق الأوتوماتيكي المخصص من CoatTech المصمم للطلاء الصناعي عالي الكفاءة. يتميز بأنظمة ناقل متقدمة واستعادة الإعصار. اتصل بنا للحصول على حلول طلاء مخصصة.

رفع الإنتاج: حل طلاء مسحوق أوتوماتيكي مخصص لـ RFL، بنغلاديش

في CoatTech Intelligent Equipment، ندرك أن كل منشأة تصنيع لديها متطلبات مكانية وإنتاجية فريدة. في الآونة الأخيرة، صمم فريق الهندسة لدينا ونشر خط طلاء مسحوق أوتوماتيكي بالكامل ومحسن للغاية لمشروع تصنيع رئيسي لمجموعة RFL في بنغلاديش.

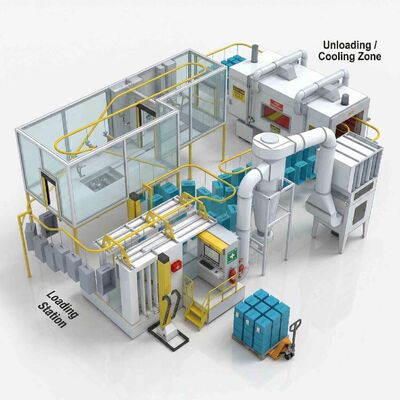

يوضح هذا التصميم ثلاثي الأبعاد التزامنا بتعظيم مساحة الأرض مع تقديم تشطيب عالي الجودة دون انقطاع.

2. أبرز ميزات النظام والعقلانية الهندسية
يدور جوهر هذا التصميم المخصص حول تدفق مواد مستمر وعالي الكفاءة، تم هندسته بعناية لتقليل المناولة اليدوية وزيادة الإنتاج اليومي:

1. خط ناقل علوي محسن: يعمل نظام المسار الأصفر كشريان رئيسي للمصنع. لقد صممنا مسار الناقل لربط محطة التحميل، وكابينة طلاء المسحوق الأوتوماتيكية، وفرن المعالجة، ومنطقة التفريغ/التبريد بسلاسة. هذه الحلقة المستمرة تقلل من الاختناقات وتضمن وتيرة إنتاج ثابتة.

2. بيئة غرفة نظيفة مغلقة: لضمان تشطيب لا تشوبه شائبة، يتم إغلاق منطقة الطلاء الأساسية في كابينة شفافة خالية من الغبار. هذا يمنع الملوثات الخارجية من التأثير على التصاق المسحوق.

3. نظام استعادة الإعصار المتقدم: يقع في المنتصف، يلتقط فاصل الإعصار عالي الكفاءة ونظام الترشيح المسحوق الزائد. هذا لا يحافظ على نظافة مساحة العمل فحسب، بل يعيد أيضًا تدوير ما يصل إلى 98٪ من المسحوق، مما يقلل بشكل كبير من تكاليف المواد لعملائنا.

4. تخطيط ذكي وبيئة عمل: كما هو موضح في التصميم، تم وضع مناطق مخصصة مع منصات نقالة وشاحنات منصات هيدروليكية بشكل استراتيجي في مناطق التحميل والتفريغ. يقلل هذا التخطيط المريح من إجهاد العمال ويسرع نقل الأجزاء المطلية إلى المستودع.

3. جدول المواصفات الفنية الرئيسي

منطقة النظام الرئيسية	عنصر المعلمة	المواصفات / القيمة	الوحدة
نظرة عامة على النظام	نوع النظام	خط طلاء مسحوق أوتوماتيكي مصمم خصيصًا	-
	قدرة المعالجة	حوالي 120-180 صندوقًا في الساعة (متغير)	صناديق/ساعة
	الحد الأقصى لحجم قطعة العمل	(ط) 600 × (عرض) 400 × (ارتفاع) 800 (صندوق نموذجي)	مم
	الحد الأقصى لوزن قطعة العمل	25	كجم لكل علاقة
	البصمة الإجمالية المقدرة	(ط) 18000 × (عرض) 6500 × (ارتفاع) 4500	مم
	إجمالي طاقة النظام	حوالي 90 (عند الحمل الأقصى، خيار الفرن الكهربائي)	كيلوواط
نظام الناقل	نوع الناقل	ناقل سلسلة علوي شديد التحمل	-
	نوع محرك السلسلة	محرك متغير التردد (VFD) للتحكم في السرعة	-
	مسافة العلاقات	600 (يمكن تعديلها)	مم
	سرعة الناقل	0.8 - 1.8 (نطاق متغير)	م/دقيقة
كابينة الطلاء	مادة الكابينة	إطار بثق الألومنيوم وزجاج مقسّى بسماكة 10 مم	-
	نظام الأتمتة	مُكرِّر آلي سداسي المحاور مع 8 مسدسات آلية	-
	مستوى الإضاءة	≥800	لوكس
	حجم تدفق الهواء	حوالي 14000	م³/ساعة
نظام الاستعادة	طريقة الاستعادة	إعصار متعدد المراحل عالي الكفاءة + فلتر لاحق	-
	معدل الاستعادة	≥97.5%	-
	سعة القادوس	حوالي 200 (للمسحوق الطازج والمعاد تدويره)	لتر
فرن المعالجة	نوع الفرن	فرن نفق مغلق لإعادة تدوير الهواء	-
	مصدر التسخين	كهربائي (اختياري غاز/زيت)	-
	نطاق درجة الحرارة	محيط - 220 (تشغيل 180-200)	درجة مئوية
	توحيد درجة الحرارة	±5	درجة مئوية
	طاقة التسخين	65 (خيار كهربائي)	كيلوواط
التحكم والصحة والسلامة والبيئة	وحدة التحكم الرئيسية	وحدة تحكم قابلة للبرمجة من Siemens مع شاشة لمس HMI مقاس 10 بوصات	-
	ميزات الأمان	أبواب متشابكة، أزرار إيقاف طوارئ متعددة، خلية تحميل	-
	الصحة والسلامة والبيئة المتكاملة	فوهات إخماد حريق مرئية، مجموعة إسعافات أولية على المنصة	-
