| نام: | CT-USA-07 | منبع تغذیه: | 380V/50Hz/3PH یا گزینه دیگر |
|---|---|---|---|
| استفاده از انرژی: | گاز / دیزل / IR | درب اصلی: | سبک تاشو |
| موتور: | برند چینی یا برند واردات | کنترل sytem: | سبک سوئیچ یا کنترل صفحه نمایش لمسی PLC |
| دیوار: | Metal Sheld ، EPS ، Wool Rock Pu برای گزینه | رنگ: | سفید یا گزینه دیگر |
| برنامه: | نقاشی ماشین | منابع انرژی: | گاز/برقی/دیزل |
| پوشش: | 10-50um | بعد: | ۷۰۰۰ × ۵۳۵۰ × ۳۴۰۰ میلی متر |
| برجسته کردن: | غرفه اسپری با سرعت بالا,غرفه استخراج پاشش بیش از حد سنگین,40,غرفه تبادل هوا با ظرفیت 000 متر مکعب در ساعت,Heavy overspray extraction booth,40,000 m³/h air exchange booth |
||

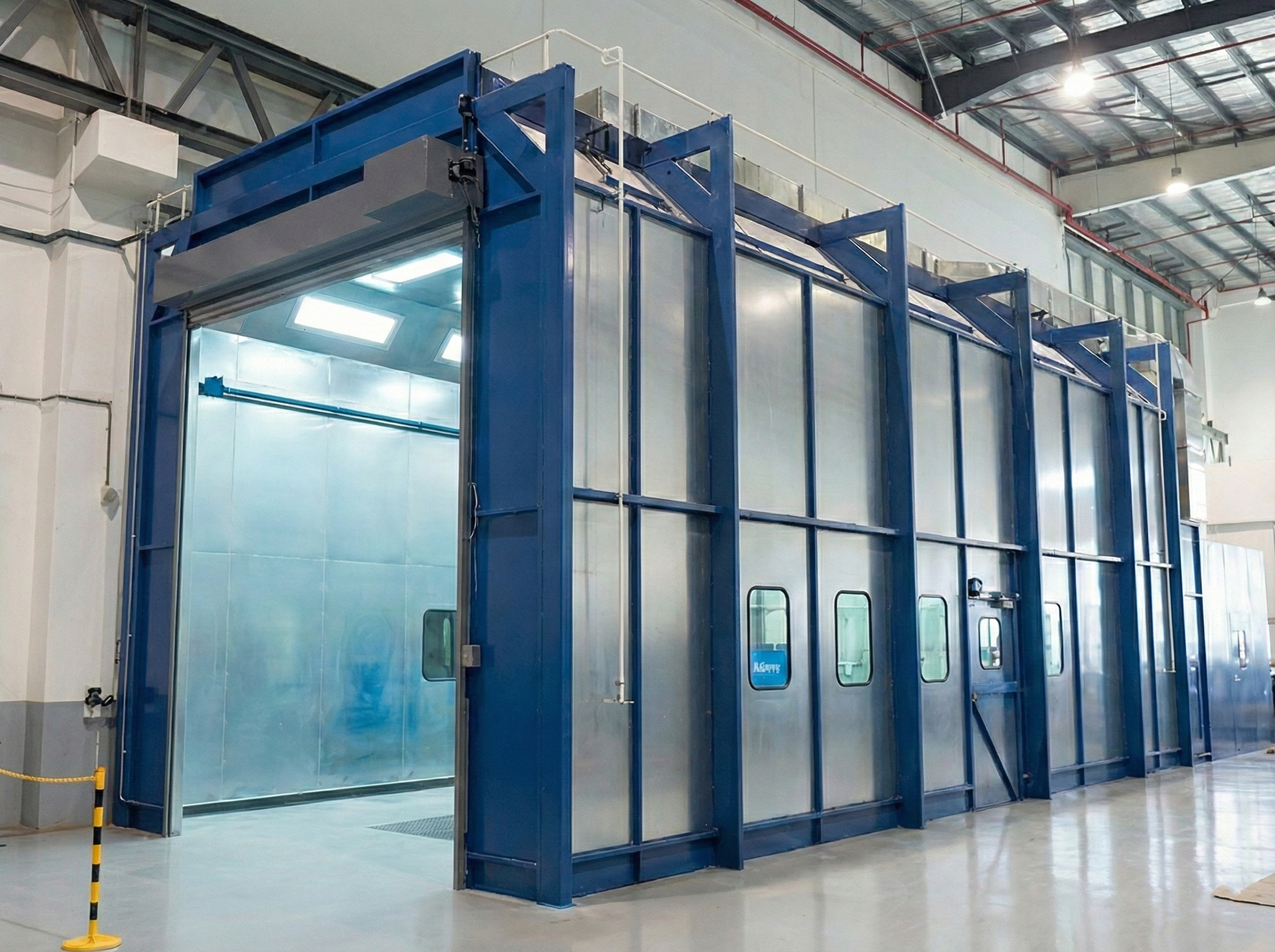

برای کارهای اسپری سنگین که در آن اسپری بیش از حد یک نگرانی عمده است، به قدرت نیاز دارید. این واحد دارای یک فن اگزوز 11 کیلوواتی است که 40,000 متر مکعب در ساعت هوا تولید می کند. این دستگاه همراه با طراحی نیمه-جریان رو به پایین، به سرعت مه رنگ را پاک می کند، از سلامت نقاش محافظت می کند و از یک روکش بی عیب و نقص اطمینان حاصل می کند.
مکندگی شدید: قدرت فن 11 کیلوواتی متناسب با کارگاه های تولیدی بالا.
متعادل سازی فشار: کنترل فشار خودکار از طریق محرک های Belimo.
سازگار با محیط زیست: فیلتراسیون کربن فعال M-شکل انتشار VOC را کاهش می دهد.مشخصات برجسته:
ظرفیت هوا: 40,000 متر مکعب در ساعت (اگزوز) / 20,000 متر مکعب در ساعت (ورودی)
سرعت هوا: >0.35 متر بر ثانیه (بار خالی)
درایو فن: گریز از مرکز تسمه ای
در CoatTech، ما فقط قطعات را مونتاژ نمی کنیم. ما راه حل ها را مهندسی می کنیم.
خمش دقیق: پانل های دیواری ما فقط برش داده نمی شوند. آنها خم می شوند تا ساختارهای خود نگهدارنده را تشکیل دهند. این طراحی در هم قفل شده آب بندی هوابند بهتری نسبت به پانل های استاندارد زبانه و شیار ارائه می دهد و از ورود گرد و غبار جلوگیری می کند.
اجزای ممتاز: ما از اجزای مارک دار مانند مشعل های Riello (ایتالیا) و اختیاری موتورهای ABB/Siemens یا اجزای الکتریکی دارای لیست UL بنا به درخواست برای مشتریان آمریکایی خود استفاده می کنیم.
سفارشی سازی: ما درک می کنیم که هر کارگاه منحصر به فرد است. از ولتاژ (208 ولت/240 ولت/480 ولت @ 60 هرتز) تا ابعاد، ما مطابق با نیازهای خاص شما می سازیم.
| ویژگی | جزئیات مشخصات |
| شماره مدل | CoatTech-D171110 (قابل تنظیم) |
| ابعاد داخلی | 5000 (طول) x 6500 (عرض) x 3950 (ارتفاع) میلی متر |
| ابعاد خارجی | 6150 (طول) x 6650 (عرض) x 4705 (ارتفاع) میلی متر |
| ساختار دیوار | فولاد گالوانیزه 1.8 میلی متری (فرآیند خمیده) + پشم سنگ 50 میلی متری (80 کیلوگرم بر متر مکعب) |
| درب اصلی | 5500 x 4000 میلی متر (کرکره برقی / سنگین) |

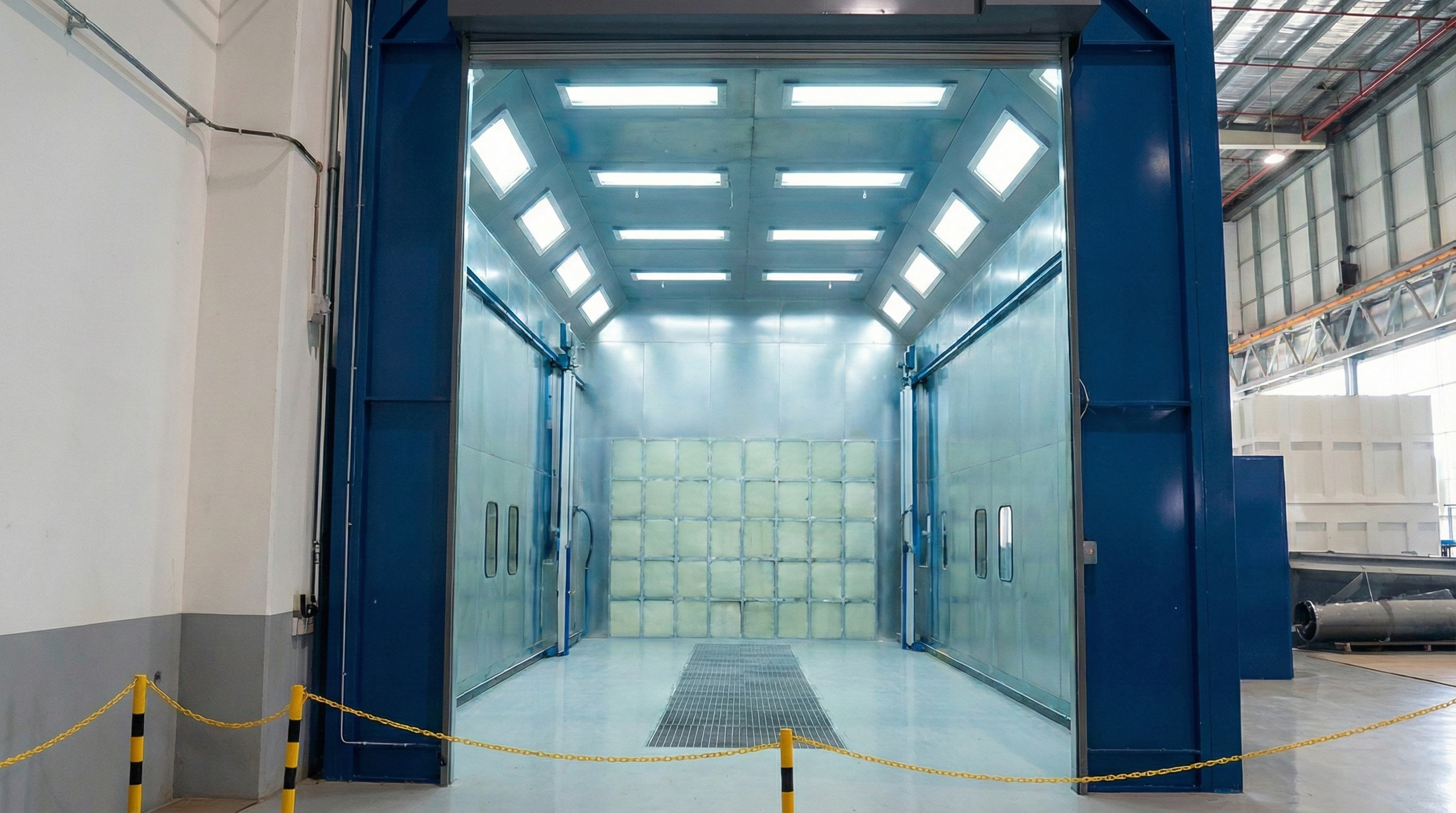

| سبک جریان هوا | نیمه-جریان رو به پایین / استخراج دیوار عقب |
| سیستم ورودی | 2 عدد فن گریز از مرکز با ورودی دوتایی 3 کیلووات (20,000 متر مکعب در ساعت) |
| سیستم اگزوز | 1 عدد فن گریز از مرکز فشار قوی 11 کیلووات (40,000 متر مکعب در ساعت) |
| سیستم گرمایش | مشعل دیزلی Riello RS5 (180,000 کیلوکالری در ساعت) + مبدل حرارتی SUS304 |
| قدرت خشک کردن | 12 عدد جعبه لامپ مادون قرمز (مجموع 30 کیلووات) برای پخت نقطه ای |
| روشنایی | روشنایی LED ضد انفجار IP55 (زاویه + نصب عمودی) |
| فیلتراسیون | فیلتر اولیه G3، فیلتر سقفی F5، فیلتر کف فایبرگلاس، کربن فعال M-شکل |
| سیستم کنترل | کنترل رله با حفاظت از اضافه بار و نشانگر خطا |
| ولتاژ/فرکانس | قابل تنظیم (به عنوان مثال، 208 ولت/220 ولت/480 ولت، 60 هرتز برای ایالات متحده آمریکا؛ 380 ولت/415 ولت، 50 هرتز برای دیگران) |
