| گارانتی: | 1 سال | سیستم کنترل: | PLC |
|---|---|---|---|
| مواد: | فولاد | ظرفیت بار نقاله: | تا 500 کیلوگرم |
| سرعت نوار نقاله: | قابل تنظیم | رنگ پوشش: | قابل تنظیم |
| روش گرمایش: | برق / گاز / مادون قرمز | منبع تغذیه: | AC 380V/50Hz |
| تایپ کنید: | خط پوشش مداوم | نوع نوار نقاله: | نوار نقاله سربار |
| روش خنک کننده: | هوا/آب | دمای گرمایش: | قابل تنظیم |
| زمان خنک شدن: | قابل تنظیم | نوع پوشش: | پوشش پودری |
| برجسته کردن: | خط تولید رنگ پودری اتوماتیک,سیستم پوشش الکترواستاتیک با بازیابی سیکلون,خط کانوایر پرداخت فلز با حجم بالا,electrostatic coating system with cyclone recovery,high-volume metal finishing conveyor line |
||

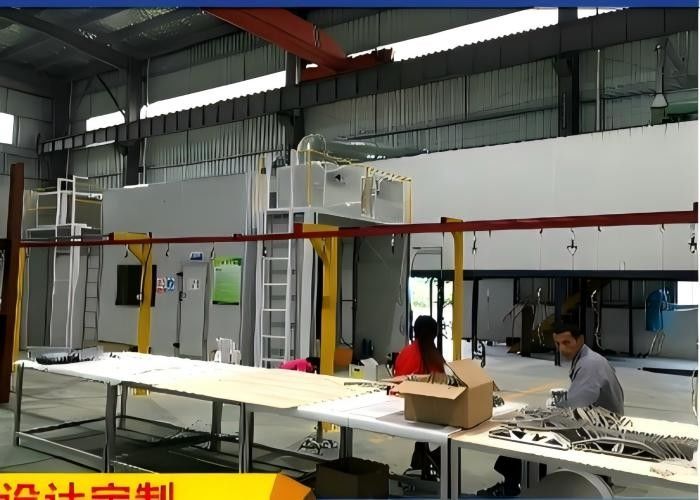

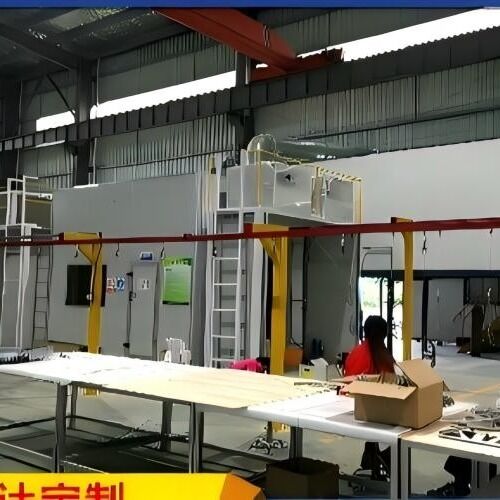

سیستم کانوایری تمام عیار با بازیابی سیکلون برای تکمیل فلز با حجم بالا
بررسی اجمالی فنی:CoatTech خطوط پوشش پودری اتوماتیک کاملاً یکپارچه ای را ارائه می دهد که برای عملکرد مداوم طراحی شده اند. این راه حل کلید در دست، کل فرآیند را خودکار می کند: پیش تصفیه سطح، خشک کردن رطوبت، اعمال پودر الکترواستاتیک و پخت نهایی. این سیستم بر راندمان انتقال بالا، قابلیت تغییر رنگ سریع از طریق فناوری سیکلون و توزیع یکنواخت دما در کوره های پخت تمرکز دارد.
فرآیند و ویژگی های یکپارچه 4 مرحله ای:
مرحله 1: تونل پیش تصفیه خودکار:
سیستم شستشوی اسپری چند مرحله ای (به عنوان مثال، چربی زدایی -> آبکشی -> فسفاته/سیلان -> آبکشی DI).
نازل ها و لوله های اسپری استیل ضد زنگ (SUS304) برای مقاومت در برابر خوردگی شیمیایی.
مرحله 2: کوره خشک کن رطوبت:
کوره گردش هوای با سرعت بالا (120 درجه سانتیگراد تا 150 درجه سانتیگراد) برای اطمینان از خشک شدن کامل قطعات قبل از ورود به محفظه پودر.
مرحله 3: محفظه اسپری پودر رباتیک با بازیابی سیکلون:
جنس محفظه:پانل های ساندویچی ضد استاتیک مهندسی شده PVC یا PP برای جلوگیری از چسبیدن پودر به دیوارها.
کاربرد:دستگاه های رفت و برگشتی خودکار (ربات ها) که تفنگ های اسپری الکترواستاتیک با ولتاژ بالا را برای پوشش یکنواخت حمل می کنند.
بازیابی:یک مونو سیکلون با راندمان بالا 95٪+ پودر اسپری بیش از حد را برای استفاده مجدد فوری جدا می کند. گرد و غبار ریز که توسط سیکلون گرفته نشده است توسط یک بانک فیلتر کارتریج ثانویه جمع آوری می شود. تغییر رنگ را می توان در <15 دقیقه به دست آورد.
مرحله 4: کوره پخت تونلی:
گرمایش:مبدل حرارتی غیر مستقیم گاز/دیزل یا پانل های کاتالیزوری مادون قرمز مستقیم.
کنترل دما:180 درجه سانتیگراد تا 220 درجه سانتیگراد را با تحمل ±5 درجه سانتیگراد در سراسر طول تونل حفظ می کند تا از اتصال متقابل مداوم پودر اطمینان حاصل شود.
جدول مشخصات فنی (پیکربندی خط معمولی):
| پارامتر | جزئیات مشخصات |
| سرعت کانوایر طراحی | 1.5 تا 5.0 متر در دقیقه (قابل تنظیم از طریق VFD) |
| نوع زنجیر کانوایر | زنجیر سربار QXT-5T یا 7T با کار سنگین |
| حداکثر بار آویزان | 50 کیلوگرم تا 200 کیلوگرم در هر نقطه (قابل تنظیم) |
| منبع انرژی گرمایشی | گاز طبیعی (LNG) / LPG / روغن دیزل |
| ساخت کوره | پانل های عایق پشم سنگ 150 میلی متری (چگالی بالا) |
| تفنگ های اسپری | تفنگ های الکترواستاتیک خودکار با واحد کنترل مرکزی |
| سیستم بازیابی پودر | مونو سیکلون بزرگ + فیلتر کارتریج ثانویه پس از فیلتر |
| راندمان بازیابی | ≥ 98٪ کل استفاده از پودر |
| سیستم کنترل | PLC متمرکز با صفحه نمایش لمسی HMI |
![]()
![]()
![]()
![]()
فیلتراسیون آب یک تجهیزات حفاظت از محیط زیست است که برای تصفیه گاز اگزوز رنگ استفاده می شود. این
عمدتاً برای تصفیه گاز اگزوز اسپری رنگ در کارگاه های خط مونتاژ اسپری رنگ در صنایع مختلف استفاده می شود.
دارای مزایای عملکرد ساده، استفاده پایدار و ایمنی است.
