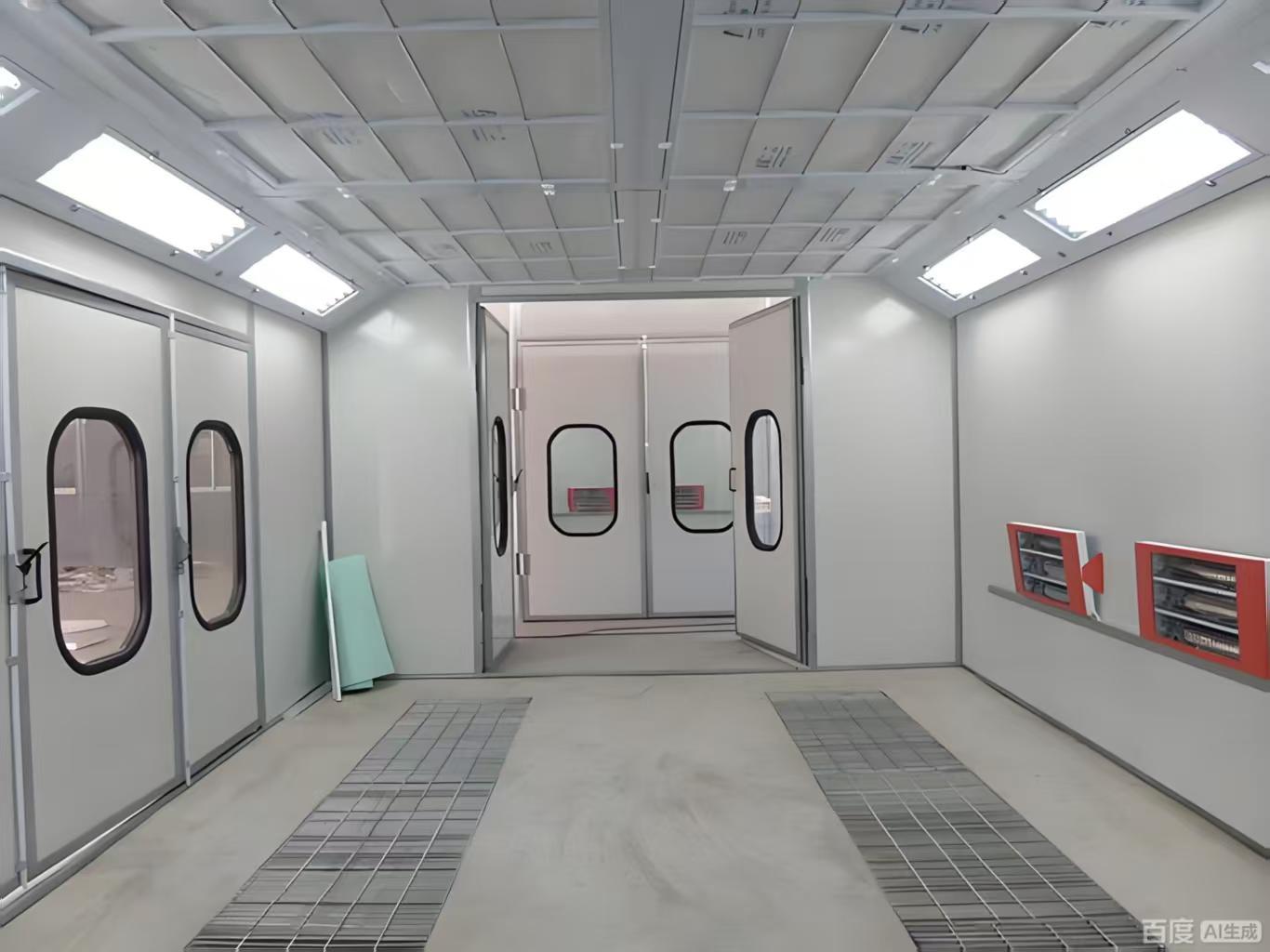

اتاق رنگ پاش اتوبوس، کامیون، دیزل استاندارد، خودرو، برای رنگ آمیزی خودرو
مزایا:
مدیریت حرارتی سریع و قابل اعتماد
سیستم گرمایش با ظرفیت بالا: دو واحد گرمایش مستقل، هر کدام با یک مشعل دیزل Riello RG5S (حداکثر خروجی 260,000 کیلووات) و یک مبدل حرارتی استیل ضد زنگ 304، امکان افزایش سریع دما را فراهم می کند: از 0 درجه سانتیگراد تا 20 درجه سانتیگراد برای پاشش و از 20 درجه سانتیگراد تا 60 درجه سانتیگراد برای پخت در عرض 10 تا 15 دقیقه.
گزینه های سوخت انعطاف پذیر: از دیزل، گاز طبیعی، برق یا گرمایش مادون قرمز پشتیبانی می کند - و سازگاری با در دسترس بودن انرژی محلی و ملاحظات هزینه را فراهم می کند.
توزیع یکنواخت گرما: گردش مجدد هوا و جریان هوای با حجم بالا مهندسی شده، دمای ثابت را در سراسر فضای کار تضمین می کند، که برای دستیابی به پخت یکنواخت پوشش و کیفیت نهایی بهینه بسیار مهم است.
مشخصات فنی
این اتاق رنگ پاش بزرگ و کاملاً مجهز برای رنگ آمیزی صنعتی، پخت و پرداخت حرفه ای با حجم بالا طراحی شده است. ساختار مستحکم و سیستم های پیشرفته آن، محیطی کنترل شده، ایمن و کارآمد را تضمین می کند.
1. طراحی و ابعاد سازه
فضای کار جادار: یک فضای کاری داخلی قابل توجه به ابعاد 15000 میلی متر (طول) × 5000 میلی متر (عرض) × 5000 میلی متر (ارتفاع) ارائه می دهد.
ساخت و ساز محکم: ساخته شده با یک پانل ساندویچی EPS به ضخامت 70 میلی متر و یک پانل سقفی EPS به ضخامت 50 میلی متر (با گزینه های پشم سنگ یا PU موجود)، با فولاد رنگی سفید 0.426 میلی متر و لبه های فولادی مهر و موم شده.
دسترسی: دارای یک درب دسترسی اصلی 4 لایه بزرگ (4000 x 4600 میلی متر) و دو درب کار استاندارد (800 x 2000 میلی متر) با پنجره های مشاهده و قفل های فشاری.
2. سیستم پیشرفته جریان هوا و تهویه
جابجایی هوای با ظرفیت بالا: مجهز به دو واحد هوای ورودی مستقل و دو واحد هوای خروجی برای کنترل دقیق محیط.
تامین هوا: جریان کل 40000 متر مکعب در ساعت از طریق فن های گریز از مرکز روتور خارجی (2 موتور 7.5 کیلووات در هر واحد).
اگزوز هوا: جریان کل 4000 متر مکعب در ساعت از طریق فن های گریز از مرکز تسمه ای (2 موتور 11 کیلووات).
داکتینگ همه کاره: این سیستم شامل چندین مجرای مستقیم 1000x1000 میلی متری، زانویی 90 درجه و 45 درجه است که امکان چیدمان خط لوله انعطاف پذیر و کارآمد را برای مدیریت بهینه جریان هوا فراهم می کند.
3. فیلتراسیون جامع و کنترل محیطی
فیلتراسیون چند مرحله ای: یک سیستم فیلتراسیون چهار مرحله ای هوای ورودی تمیز و اگزوز ایمن را تضمین می کند:
فیلتر اولیه (G3)
فیلتر با راندمان بالا (F5)
فیلتر متوقف کننده رنگ (G3)
فیلتر کربن فعال برای جذب VOC ها (بنزن، زایلن).
سیستم گرمایش قدرتمند: دو سیستم مستقل، هر کدام با یک مشعل دیزل Riello RG5S (حداکثر خروجی 260,000 کیلووات) و یک مبدل حرارتی استیل ضد زنگ. قادر به افزایش دمای اتاق از 0 درجه سانتیگراد تا 20 درجه سانتیگراد برای پاشش و تا 60 درجه سانتیگراد برای پخت در عرض 10-15 دقیقه. (گزینه های گاز طبیعی/برق/IR موجود).
محیط کار و ایمنی بهینه
روشنایی عالی: روشنایی ≥1000 لوکس را از طریق ترکیبی از 80 لامپ LED ضد انفجار 18 واتی نصب شده در بالا و 88 لامپ در سطح کمر فراهم می کند.
سیستم کنترل یکپارچه: یک پانل کنترل الکترونیکی متمرکز تمام عملکردها را مدیریت می کند: پاشش، گرمایش، پخت، تایمرهای خشک کردن، روشنایی و توقف اضطراری. این شامل کنترل کننده های دما، گیج ها (آمپرمتر، ولت متر، فشار) و سیستم های هشدار برای نظارت کامل عملیاتی است.
گزینه های کف و تهویه: دارای کف مشبک با میله های آهنی تخت و فولادی پیچ خورده (24 قطعه) است و پیکربندی اگزوز دیواره جانبی اختیاری را ارائه می دهد.
|
داخل
ابعاد
|
15000 × 5000 × 5000 میلی متر (طول × عرض × ارتفاع) |
|
بیرونی
ابعاد
|
15130 × 6890 × 5600 میلی متر (طول × عرض × ارتفاع) |
| زیرزمین |
2 ردیف میله های کف آهنی تخت 30x4 + میله های فولادی پیچ خورده ⌀8 (24 قطعه) در دو طرف زمین وجود دارد (اگزوز دیواره جانبی اختیاری) |
| درب جلو |
اندازه درب: 4000 × 4600 میلی متر (عرض × ارتفاع)، درب خمشی ورق فلزی، 4 برگ درب، پنجره شیشه ای مربع سکوریت، پر کردن: EPS. (پر کردن را می توان تنظیم کرد و دروازه را می توان به یک کرکره برقی مجهز کرد) |
| درب کار |
2 مجموعه، اندازه درب کار: 800 × 2000 میلی متر (عرض × ارتفاع)، مجهز به
قفل فشاری و پنجره مشاهده شیشه ای
|
| پانل دیواری |
پانل دیواری EPS، عرض موثر 1150 میلی متر، ضخامت کل 70 میلی متر،
ضخامت صفحه فولادی رنگی: 0.426 میلی متر، سفید، لبه های فولادی از هر دو طرف مهر و موم شده است. (پشم سنگ، PU اختیاری)
|
| سقف |
پانل دیواری EPS، عرض موثر 1150 میلی متر، ضخامت کل 50 میلی متر،
ضخامت صفحه فولادی رنگی: 0.426 میلی متر، سفید، لبه های فولادی از هر دو طرف مهر و موم شده است. (پشم سنگ، PU اختیاری)
|
| روشنایی |
روشنایی بالا: 20 گروه × 4 عدد = 80 عدد لامپ 18 واتی
روشنایی کمر: 22 گروه × 4 عدد = 88 عدد لوله لامپ 18 واتی، LED
لوله های لامپ، جعبه نور ضد انفجار
روشنایی ≥1000Lux
|
|
واحد هوا
نصب
|
ورود هوا از کنار، اگزوز از عقب، لوله مربع
قاب جوشکاری + آلومینیوم، رنگ سفید، ماسک تخته پشم سنگ 20 میلی متری با استحکام بالا
|
|
ورود هوا
واحد هوا
(2 گروه)
|
هر گروه مجهز به 2 فن گریز از مرکز دو ورودی روتور خارجی، توان تک موتور: 7.5 کیلووات؛ جریان کل: 40000 متر مکعب در ساعت، سرعت باد بدون بار: 0.25 متر بر ثانیه؛ دمپر تنظیم پنوماتیک تامین هوا، دمپر پنوماتیک شروع چرخه. |
|
خروجی
واحد هوا
(2 گروه)
|
هر گروه مجهز به 1 فن گریز از مرکز دو ورودی، درایو پولی، توان تک موتور: 11 کیلووات؛ جریان کل: 4000 متر مکعب در ساعت، سرعت باد بدون بار: 0.25 متر بر ثانیه؛ دمپر تنظیم دستی اگزوز. |
|
گرمایش
سیستم
(2 مجموعه)
|
هر گروه مجهز به یک مشعل دیزل Riello RG5S با
حداکثر خروجی حرارتی 26000 کیلووات؛ مجهز به کوره مبدل حرارتی استیل ضد زنگ 304؛ افزایش دما رنگ آمیزی: 20 درجه سانتیگراد (از 0 درجه سانتیگراد تا 20 درجه سانتیگراد در حالت پاشش)؛ رنگ پخت: 10-15 دقیقه (از 20 درجه تا 60 درجه سانتیگراد) شرایط رنگ. (گرمایش گاز طبیعی، گرمایش الکتریکی
گرمایش لوله و گرمایش لامپ پخت مادون قرمز را می توان انتخاب کرد)
|
|
سیستم فیلتراسیون
توان کل
|
2. فیلتراسیون با راندمان بالا: ویسکوز سه بعدی با عمق کامل؛ سطح EN799: F5,
3. فیلتراسیون پتو پنبه ای مقاوم در برابر رنگ الیاف شیشه: سطح EN 779: G3;
4. فیلتراسیون ذرات کربن فعال: بنزن و زایلن را در گاز اگزوز جذب می کند
سیستم کنترل الکترونیکی
|
| رنگ پاش، رنگ پاش حرارتی، رنگ پخت، تنظیم زمان خشک کردن، کلید روشنایی، چراغ نشانگر خطا، کنترل کننده دما، کلید برق، کلید توقف اضطراری، تایمر، محدود کننده دما، آمپرمتر، ولت متر، فشارسنج، آلارم فشار |
سیستم لوله کشی |
|
هر گروه از تامین و اگزوز هوا مجهز به 4 بخش مجرای هوای مستقیم 1000 x 1000 x 1000 میلی متری، 1 بخش زانویی 1000 x 1000 میلی متری 90 درجه و 1 بخش زانویی 1000 x 1000 میلی متری 45 درجه است.
توان کل
|
56 کیلووات |
| اتاق رنگ پاش خودرو با اندازه بزرگ برای پاسخگویی به نیازهای متنوع با مشخصات فنی برتر طراحی شده است |
و ویژگی های قابل انطباق. ابعاد داخلی 6900 × 3900 × 2650 میلی متر (طول × عرض × ارتفاع) است (قابل تنظیم است) |
در حالی که ابعاد بیرونی 7000 × 5350 × 3400 میلی متر (طول × عرض × ارتفاع) است. (قابل تنظیم است) زیرزمین محکم
دارای انبار ورق گالوانیزه خمشی است که توسط لوله های مربع و یک مشبک کف پشتیبانی می شود و از ظرفیت باربری کلی اطمینان حاصل می کند
ظرفیت 2.4T، در صورت نیاز قابل تنظیم است.
درب جلوی اصلی، 3000 × 2600 میلی متر (عرض × ارتفاع)، دارای سه برگ با پنجره های شیشه ای مربع سکوریت و پرکننده EPS است.
یک درب کار اضافی، به ابعاد 800 × 2000 میلی متر (عرض × ارتفاع)، شامل قفل فشاری و پنجره مشاهده است.
پانل های دیواری EPS و سقف ورق گالوانیزه اتاقک، عایق بندی قوی را ارائه می دهند، با مواد اختیاری موجود.
سیستم روشنایی بیش از 1000 لوکس را با 32 لامپ LED بالا و 16 لامپ LED کمر ارائه می دهد. واحد هوا به طور موثر مدیریت می کند
ورودی و اگزوز، با کمک یک مشعل Riello RG5S برای گرمایش بهینه. سیستم فیلتراسیون جامع تضمین می کند
یک محیط کار تمیز، در حالی که سیستم کنترل الکترونیکی کنترل عملیاتی دقیقی را ارائه می دهد. توان کل
نیاز 17 کیلووات است. (قابل تنظیم است)
