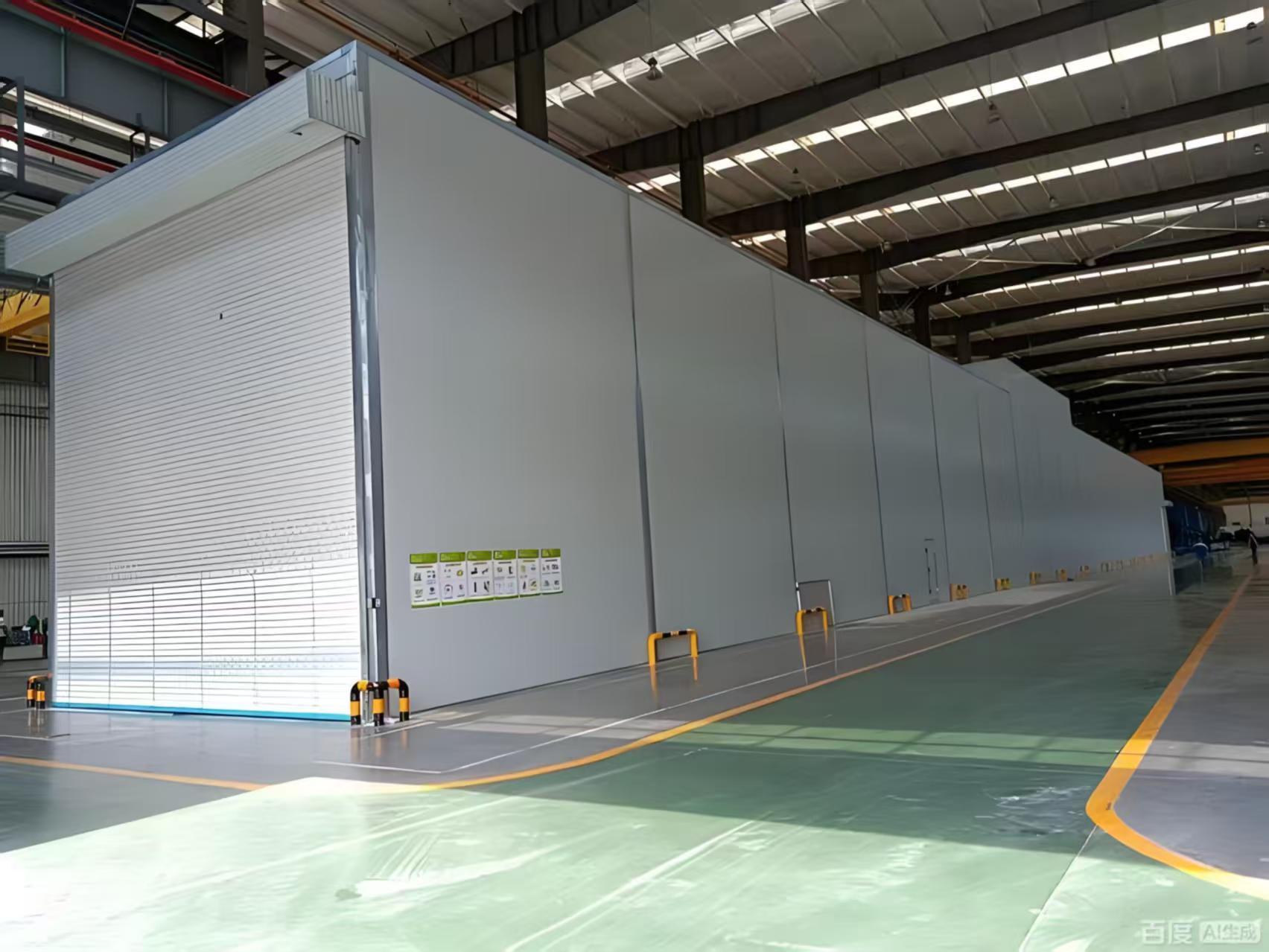

سیستم گرمایش خودرو دیزلی استاندارد، اتاقک پاشش رنگ کوره ای برای رنگ آمیزی خودرو
مزایا:
فیلتراسیون با راندمان بالا و ایمنی محیطی
فرآیند فیلتراسیون چند مرحله ای:
فیلتراسیون اولیه (G3) ذرات بزرگتر موجود در هوا را به دام می اندازد.
فیلتراسیون ثانویه (F5) هوای ورودی تمیز را تضمین می کند.
فیلترهای متوقف کننده رنگ (G3) ذرات اسپری بیش از حد را به دام می اندازند.
فیلتراسیون کربن فعال VOC های خطرناک، از جمله بنزن و زایلن را جذب می کند و اگزوز سازگار و مسئولیت پذیر محیطی را تضمین می کند.
کنترل موثر آلاینده ها: ترکیب کف مشبک (24 بخش مشبک فولادی) و پیکربندی های اگزوز دیواره جانبی اختیاری از تجمع دود و ذرات جلوگیری می کند و کیفیت هوا و ایمنی اپراتور را حفظ می کند.
مشخصات فنی
این اتاقک پاشش در مقیاس بزرگ و کاملاً مجهز برای رنگ آمیزی صنعتی، پخت و پرداخت حرفه ای با حجم بالا طراحی شده است. ساختار مستحکم و سیستم های پیشرفته آن محیطی کنترل شده، ایمن و کارآمد را تضمین می کند.
1. طراحی و ابعاد سازه
فضای کار جادار: فضای کاری داخلی قابل توجهی به ابعاد 15000 میلی متر (طول) × 5000 میلی متر (عرض) × 5000 میلی متر (ارتفاع) ارائه می دهد.
ساخت و ساز محکم: ساخته شده با یک پانل ساندویچی EPS به ضخامت 70 میلی متر و یک پانل سقف EPS به ضخامت 50 میلی متر (با گزینه های پشم سنگ یا PU موجود)، با فولاد رنگی سفید 0.426 میلی متر و لبه های فولادی مهر و موم شده.
دسترسی: دارای یک درب دسترسی اصلی 4 لایه بزرگ (4000 x 4600 میلی متر) و دو درب کار استاندارد (800 x 2000 میلی متر) با پنجره های مشاهده و قفل های فشاری.
2. سیستم پیشرفته جریان هوا و تهویه
جابجایی هوای با ظرفیت بالا: مجهز به دو واحد هوای ورودی مستقل و دو واحد هوای اگزوز برای کنترل دقیق محیط.
تامین هوا: جریان کل 40000 متر مکعب در ساعت از طریق فن های گریز از مرکز روتور خارجی (2x موتور 7.5 کیلووات در هر واحد).
اگزوز هوا: جریان کل 4000 متر مکعب در ساعت از طریق فن های گریز از مرکز تسمه ای (2x موتور 11 کیلووات).
داکتینگ همه کاره: این سیستم شامل چندین مجرای مستقیم 1000x1000 میلی متری، زانویی 90 درجه و 45 درجه است که امکان چیدمان انعطاف پذیر و کارآمد خط لوله را برای مدیریت بهینه جریان هوا فراهم می کند.
3. فیلتراسیون جامع و کنترل محیطی
فیلتراسیون چند مرحله ای: یک سیستم فیلتراسیون چهار مرحله ای هوای ورودی تمیز و اگزوز ایمن را تضمین می کند:
فیلتر اولیه (G3)
فیلتر با راندمان بالا (F5)
فیلتر متوقف کننده رنگ (G3)
فیلتر کربن فعال برای جذب VOC ها (بنزن، زایلن).
سیستم گرمایش قدرتمند: دو سیستم مستقل، هر کدام با مشعل دیزلی Riello RG5S (حداکثر خروجی 260000 کیلووات) و یک مبدل حرارتی فولادی ضد زنگ. قادر به افزایش دمای اتاقک از 0 درجه سانتیگراد به 20 درجه سانتیگراد برای پاشش و به 60 درجه سانتیگراد برای پخت در عرض 10-15 دقیقه. (گزینه های گاز طبیعی/برق/IR موجود).
محیط کار و ایمنی بهینه
روشنایی عالی: روشنایی ≥1000 لوکس را از طریق ترکیبی از 80 لامپ LED ضد انفجار 18 واتی نصب شده در بالا و 88 لامپ در سطح کمر فراهم می کند.
سیستم کنترل یکپارچه: یک پانل کنترل الکترونیکی متمرکز تمام عملکردها را مدیریت می کند: پاشش، گرمایش، پخت، تایمرهای خشک کردن، روشنایی و توقف اضطراری. این شامل کنترل کننده های دما، گیج ها (آمپرمتر، ولت متر، فشار) و سیستم های هشدار برای نظارت کامل عملیاتی است.
گزینه های کف و تهویه: دارای کف مشبک با میله های آهنی تخت و مشبک های فولادی پیچ خورده (24 قطعه) است و پیکربندی اگزوز دیواره جانبی اختیاری را ارائه می دهد.
|
داخل
ابعاد
|
15000 × 5000 × 5000 میلی متر (طول × عرض × ارتفاع) |
|
بیرونی
ابعاد
|
15130 × 6890 × 5600 میلی متر (طول × عرض × ارتفاع) |
| زیرزمین |
2 ردیف میله آهنی تخت 30x4 + مشبک های کف فولادی پیچ خورده ⌀8 (24 قطعه) در دو طرف زمین وجود دارد (اگزوز دیواره جانبی اختیاری) |
| درب جلو |
اندازه درب: 4000 × 4600 میلی متر (عرض × ارتفاع)، درب خمشی ورق فلزی، 4 برگ درب، پنجره شیشه ای مربع، پر کردن: EPS. (پر کردن را می توان تنظیم کرد و درب را می توان به یک کرکره برقی مجهز کرد) |
| درب کار |
2 مجموعه، اندازه درب کار: 800 × 2000 میلی متر (عرض × ارتفاع)، مجهز به
قفل فشاری و پنجره مشاهده شیشه ای
|
| پانل دیواری |
پانل دیواری EPS، عرض موثر 1150 میلی متر، ضخامت کل 70 میلی متر،
ضخامت صفحه فولادی رنگی: 0.426 میلی متر، سفید، لبه های فولادی از هر دو طرف مهر و موم شده است. (پشم سنگ، PU اختیاری)
|
| سقف |
پانل دیواری EPS، عرض موثر 1150 میلی متر، ضخامت کل 50 میلی متر،
ضخامت صفحه فولادی رنگی: 0.426 میلی متر، سفید، لبه های فولادی از هر دو طرف مهر و موم شده است. (پشم سنگ، PU اختیاری)
|
| روشنایی |
روشنایی بالا: 20 گروه × 4 عدد = 80 عدد لامپ 18 واتی
روشنایی کمر: 22 گروه × 4 عدد = 88 عدد لوله لامپ 18 واتی، LED
لوله های لامپ، جعبه نور ضد انفجار
روشنایی ≥1000Lux
|
|
واحد هوا
نصب
|
ورود هوا از کنار، اگزوز از عقب، لوله مربع
جوشکاری + قاب آلومینیومی، رنگ سفید، ماسک تخته پشم سنگ 20 میلی متری با استحکام بالا
|
|
ورود هوا
واحد هوا
(2 گروه)
|
هر گروه مجهز به 2 فن گریز از مرکز دو ورودی روتور خارجی، توان تک موتور: 7.5 کیلووات؛ جریان کل: 40000 متر مکعب در ساعت، سرعت باد بدون بار: 0.25 متر بر ثانیه؛ دمپر تنظیم پنوماتیک تامین هوا، دمپر پنوماتیک شروع چرخه. |
|
خروجی
واحد هوا
(2 گروه)
|
هر گروه مجهز به 1 فن گریز از مرکز دو ورودی، درایو پولی، توان تک موتور: 11 کیلووات؛ جریان کل: 4000 متر مکعب در ساعت، سرعت باد بدون بار: 0.25 متر بر ثانیه؛ دمپر تنظیم دستی اگزوز. |
|
گرمایش
سیستم
(2 مجموعه)
|
هر گروه مجهز به مشعل دیزلی Riello RG5S با
حداکثر خروجی حرارتی 26000 کیلووات؛ مجهز به کوره مبدل حرارتی فولادی ضد زنگ 304؛ افزایش دما رنگ آمیزی: 20 درجه سانتیگراد (از 0 درجه سانتیگراد تا 20 درجه سانتیگراد در حالت پاشش)؛ رنگ پخت: 10-15 دقیقه (از 20 درجه تا 60 درجه سانتیگراد) شرایط رنگ. (گرمایش گاز طبیعی، گرمایش الکتریکی
گرمایش لوله و گرمایش لامپ پخت مادون قرمز را می توان انتخاب کرد)
|
|
سیستم
کل قدرت
|
2. فیلتراسیون با راندمان بالا: ویسکوز سه بعدی با عمق کامل؛ سطح EN799: F5,
3. فیلتراسیون پتو پنبه ای مقاوم در برابر رنگ الیاف شیشه: سطح EN 779: G3;
4. فیلتراسیون ذرات کربن فعال: بنزن و زایلن را در گاز اگزوز جذب می کند
سیستم کنترل الکترونیکی
|
| رنگ آمیزی اسپری، رنگ آمیزی اسپری گرمایشی، رنگ پخت، تنظیم زمان خشک کردن، سوئیچ روشنایی، چراغ نشانگر خطا، کنترل کننده دما، کلید برق، سوئیچ توقف اضطراری، تایمر، محدود کننده دما، آمپرمتر، ولت متر، فشارسنج، آلارم فشار |
سیستم |
|
هر گروه از تامین و اگزوز هوا مجهز به 4 بخش مجرای هوای مستقیم 1000 × 1000 × 1000 میلی متر، 1 بخش زانویی 1000 × 1000 میلی متر 90 درجه و 1 بخش زانویی 1000 × 1000 میلی متر 45 درجه است.
کل قدرت
|
56 کیلووات |
| اتاقک پاشش خودرو با اندازه بزرگ برای پاسخگویی به نیازهای متنوع با مشخصات فنی برتر طراحی شده است |
و ویژگی های قابل تنظیم. ابعاد داخلی 6900 × 3900 × 2650 میلی متر (طول × عرض × ارتفاع) است (قابل تنظیم)، |
در حالی که ابعاد بیرونی 7000 × 5350 × 3400 میلی متر (طول × عرض × ارتفاع) است (قابل تنظیم). زیرزمین محکم
دارای حصار خمشی ورق گالوانیزه است که توسط لوله های مربع و یک مشبک کف پشتیبانی می شود و از ظرفیت باربری کلی
2.4T، در صورت نیاز قابل تنظیم است.
درب جلوی اصلی، 3000 × 2600 میلی متر (عرض × ارتفاع)، دارای سه برگ با پنجره های شیشه ای مربع و پرکننده EPS است.
یک درب کار اضافی، به ابعاد 800 × 2000 میلی متر (عرض × ارتفاع)، شامل قفل فشاری و پنجره مشاهده است.
پانل های دیواری EPS و سقف ورق گالوانیزه اتاقک عایق بندی قوی را فراهم می کنند، با مواد اختیاری موجود.
سیستم روشنایی بیش از 1000 لوکس را با 32 لامپ LED بالا و 16 لامپ LED کمر ارائه می دهد. واحد هوا به طور موثر مدیریت می کند
ورودی و اگزوز، با کمک مشعل Riello RG5S برای گرمایش بهینه. سیستم فیلتراسیون جامع تضمین می کند
یک محیط کار تمیز، در حالی که سیستم کنترل الکترونیکی کنترل عملیاتی دقیقی را ارائه می دهد. کل قدرت
نیاز 17 کیلووات است (قابل تنظیم)
