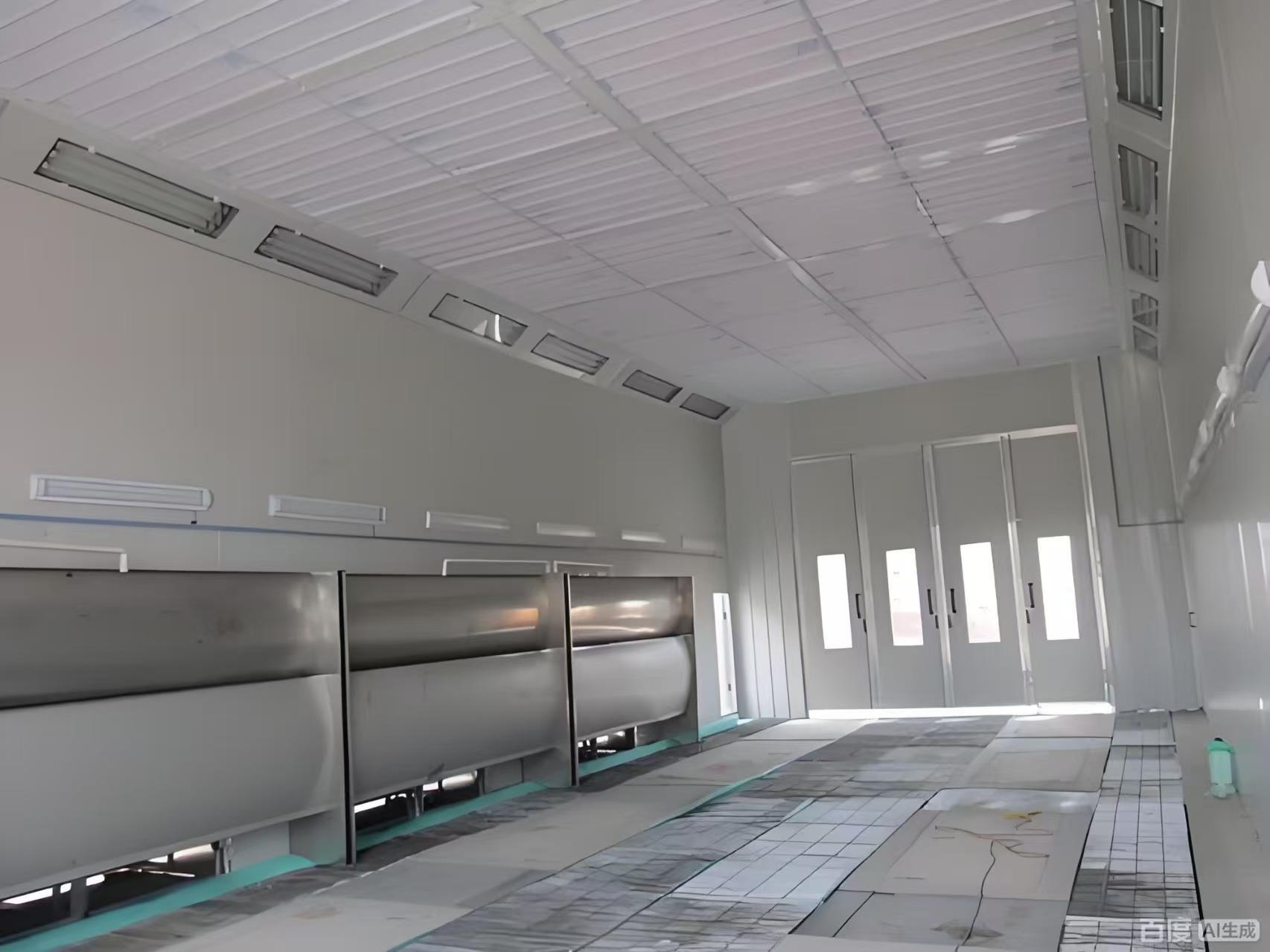

کابین رنگ پاششی دیزلی، گازی، بخار، برقی، فیلترهای کف و سقف، کابین رنگ
مشخصات فنی
این کابین رنگ پاششی در مقیاس بزرگ و با قابلیتهای کامل، برای رنگآمیزی، پخت و پرداخت صنعتی حرفهای با حجم بالا طراحی شده است. ساختار مستحکم و سیستمهای پیشرفته آن، محیطی کنترلشده، ایمن و کارآمد را تضمین میکنند.
1. طراحی و ابعاد ساختاری
فضای کار وسیع: فضای کار داخلی قابل توجهی به ابعاد 15000 میلیمتر (طول) × 5000 میلیمتر (عرض) × 5000 میلیمتر (ارتفاع) ارائه میدهد.
ساخت و ساز محکم: با دیوار پانل ساندویچی EPS به ضخامت 70 میلیمتر و پانل سقف EPS به ضخامت 50 میلیمتر (با گزینههای پشم سنگ یا PU موجود)، با فولاد رنگی سفید 0.426 میلیمتری و لبههای فولادی آببندی شده ساخته شده است.
دسترسی: دارای یک درب دسترسی اصلی 4 لنگهای بزرگ (4000 x 4600 میلیمتر) و دو درب کار استاندارد (800 x 2000 میلیمتر) با پنجرههای دید و قفلهای فشاری.
2. سیستم پیشرفته جریان هوا و تهویه
جابجایی هوای با ظرفیت بالا: مجهز به دو واحد هوای ورودی مستقل و دو واحد هوای خروجی برای کنترل دقیق محیط.
تامین هوا: جریان کل 40000 متر مکعب در ساعت از طریق فنهای گریز از مرکز روتور خارجی (2 موتور 7.5 کیلوواتی در هر واحد).
خروج هوا: جریان کل 4000 متر مکعب در ساعت از طریق فنهای گریز از مرکز تسمهای (2 موتور 11 کیلوواتی).
کانالکشی چند منظوره: این سیستم شامل چندین کانال مستقیم 1000x1000 میلیمتری، زانویی 90 درجه و 45 درجه است که امکان چیدمان انعطافپذیر و کارآمد خط لوله را برای مدیریت بهینه جریان هوا فراهم میکند.
3. فیلتراسیون جامع و کنترل محیطی
فیلتراسیون چند مرحلهای: یک سیستم فیلتراسیون چهار مرحلهای هوای ورودی تمیز و خروجی ایمن را تضمین میکند:
فیلتر اولیه (G3)
فیلتر با راندمان بالا (F5)
فیلتر متوقف کننده رنگ (G3)
فیلتر کربن فعال برای جذب VOCها (بنزن، زایلن).
سیستم گرمایش قدرتمند: دو سیستم مستقل، هر کدام با یک مشعل دیزلی Riello RG5S (حداکثر خروجی 260000 کیلووات) و یک مبدل حرارتی استیل ضد زنگ. قادر به افزایش دمای کابین از 0 درجه سانتیگراد تا 20 درجه سانتیگراد برای پاشش و تا 60 درجه سانتیگراد برای پخت در عرض 10-15 دقیقه. (گزینههای گاز طبیعی/برقی/IR موجود).
محیط کار و ایمنی بهینه
روشنایی عالی: روشنایی ≥1000 لوکس را از طریق ترکیبی از 80 لامپ LED ضد انفجار 18 واتی نصب شده در بالا و 88 لامپ در سطح کمر ارائه میدهد.
سیستم کنترل یکپارچه: یک پنل کنترل الکترونیکی مرکزی تمام عملکردها را مدیریت میکند: پاشش، گرمایش، پخت، تایمرهای خشککن، روشنایی و توقف اضطراری. این شامل کنترلکنندههای دما، گیجها (آمپرمتر، ولتمتر، فشار) و سیستمهای هشدار برای نظارت کامل عملیاتی است.
گزینههای کف و تهویه: دارای کف مشبک با میلههای آهنی تخت و فولادی پیچخورده (24 قطعه) و پیکربندی اگزوز دیواری جانبی اختیاری را ارائه میدهد.
مزایا:
یکپارچگی ساختاری قوی و ساخت سفارشی
محفظه با استحکام بالا: کابین با پانلهای دیواری هستهای EPS به ضخامت 70 میلیمتر و پانلهای سقف به ضخامت 50 میلیمتر ساخته شده است که با فولاد از پیش پوششداده شده 0.426 میلیمتری با لبههای کاملاً آببندی شده پوشانده شده است.مواد اختیاری مانند پشم سنگ یا PU برای عایقبندی و مقاومت در برابر آتش بیشتر در دسترس هستند.
دسترسی بزرگ و کاربردی: یک درب اصلی 4 لنگهای عریض (4000 × 4600 میلیمتر) و دو درب سرویس استاندارد (800 × 2000 میلیمتر) - مجهز به پنجرههای دید شیشهای مقاوم و مهر و مومهای فشاری - امکان ورود آسان قطعات کار بزرگ را در حالی که محیطی هوابند و ایمن را حفظ میکند، فراهم میکند.
|
داخل
ابعاد
|
15000 × 5000 × 5000 میلیمتر (طول × عرض × ارتفاع) |
|
بیرون
ابعاد
|
15130 × 6890 × 5600 میلیمتر (طول × عرض × ارتفاع) |
| زیرزمین |
2 ردیف میلههای آهنی تخت 30x4 + مشبکهای کف فولادی پیچخورده 8 (24 قطعه) در دو طرف زمین وجود دارد (اگزوز دیواری جانبی اختیاری) |
| درب جلو |
اندازه درب: 4000 × 4600 میلیمتر (عرض × ارتفاع)، درب خمکاری ورق فلزی، 4 لنگه درب، پنجره شیشهای مربع شکل، پرکننده: EPS. (پرکننده را میتوان تنظیم کرد و درب را میتوان به یک کرکره برقی مجهز کرد) |
| درب کار |
2 مجموعه، اندازه درب کار: 800 × 2000 میلیمتر (عرض × ارتفاع)، مجهز به
قفل فشاری و پنجره دید شیشهای
|
| پانل دیواری |
پانل دیواری EPS، عرض موثر 1150 میلیمتر، ضخامت کل 70 میلیمتر،
ضخامت ورق فولادی رنگی: 0.426 میلیمتر، سفید، لبههای فولادی از هر دو طرف آببندی شده؛ (پشم سنگ، PU اختیاری)
|
| سقف |
پانل دیواری EPS، عرض موثر 1150 میلیمتر، ضخامت کل 50 میلیمتر،
ضخامت ورق فولادی رنگی: 0.426 میلیمتر، سفید، لبههای فولادی از هر دو طرف آببندی شده؛ (پشم سنگ، PU اختیاری)
|
| روشنایی |
روشنایی بالا: 20 گروه × 4 عدد = 80 عدد لامپ 18 واتی
روشنایی کمر: 22 گروه × 4 عدد = 88 عدد لوله لامپ 18 واتی، LED
لوله لامپ، جعبه نور ضد انفجار
روشنایی ≥1000 لوکس
|
|
واحد هوا
نصب
|
ورود هوا از کنار، خروج از عقب، لوله مربع
قاب جوشکاری + آلومینیومی، رنگ سفید، ماسک تخته پشم سنگ 20 میلیمتری با استحکام بالا
|
|
هوای ورودی
واحد هوا
(2 گروه)
|
هر گروه مجهز به 2 فن گریز از مرکز دو ورودی روتور خارجی، قدرت موتور تک: 7.5 کیلووات؛ جریان کل: 40000 متر مکعب در ساعت، سرعت باد بدون بار: 0.25 متر بر ثانیه؛ دمپر تنظیم پنوماتیک تامین هوا، دمپر پنوماتیک شروع چرخه. |
|
هوای خروجی
واحد هوا
(2 گروه)
|
هر گروه مجهز به 1 فن گریز از مرکز دو ورودی، درایو پولی، قدرت موتور تک: 11 کیلووات؛ جریان کل: 4000 متر مکعب در ساعت، سرعت باد بدون بار: 0.25 متر بر ثانیه؛ دمپر تنظیم دستی اگزوز. |
|
گرمایش
سیستم
(2 مجموعه)
|
هر گروه مجهز به یک مشعل دیزلی Riello RG5S با
حداکثر خروجی حرارتی 26000 کیلووات؛ مجهز به یک کوره مبدل حرارتی استیل ضد زنگ 304؛ افزایش دما رنگآمیزی: 20 درجه سانتیگراد (از 0 درجه سانتیگراد تا 20 درجه سانتیگراد در حالت پاشش)؛ رنگ پخت: 10-15 دقیقه (از 20 درجه تا 60 درجه سانتیگراد) شرایط رنگ. (گرمایش گاز طبیعی، گرمایش برقی
گرمایش لوله و گرمایش لامپ پخت مادون قرمز را میتوان انتخاب کرد)
|
|
سیستم فیلتراسیون
توان کل
|
2. فیلتراسیون با راندمان بالا: ویسکوز سه بعدی با عمق کامل؛ EN799 سطح: F5,
3. فیلتراسیون پتو پنبهای مقاوم در برابر رنگ الیاف شیشه: EN 779 سطح: G3;
4. فیلتراسیون ذرات کربن فعال: بنزن و زایلن را در گاز خروجی جذب میکند
سیستم کنترل الکترونیکی
|
| رنگآمیزی اسپری، رنگآمیزی اسپری گرمایشی، رنگ پخت، تنظیم زمان خشککردن، کلید روشنایی، چراغ نشانگر خطا، کنترلکننده دما، کلید برق، کلید توقف اضطراری، تایمر، محدودکننده دما، آمپرمتر، ولتمتر، فشارسنج، آلارم فشار |
سیستم لولهکشی |
|
هر گروه از تامین و اگزوز هوا مجهز به 4 بخش از مجاری هوای مستقیم 1000 x 1000 x 1000 میلیمتری، 1 بخش از زانویی 90 درجه 1000 x 1000 میلیمتری و 1 بخش از زانویی 45 درجه 1000 x 1000 میلیمتری است.
توان کل
|
56 کیلووات |
| کابین رنگ پاششی خودرو با اندازه بزرگ برای پاسخگویی به نیازهای متنوع با مشخصات فنی برتر طراحی شده است |
و ویژگیهای قابل انطباق. ابعاد داخلی 6900 × 3900 × 2650 میلیمتر (طول × عرض × ارتفاع) است (قابل تنظیم)، |
در حالی که ابعاد بیرونی 7000 × 5350 × 3400 میلیمتر (طول × عرض × ارتفاع) است (قابل تنظیم). زیرزمین محکم
دارای حصار خمکاری ورق گالوانیزه است که توسط لولههای مربع و یک مشبک کف پشتیبانی میشود و ظرفیت باربری کلی را تضمین میکند
2.4T، در صورت نیاز قابل تنظیم است.
درب جلویی اصلی، 3000 × 2600 میلیمتر (عرض × ارتفاع)، دارای سه لنگه با پنجرههای شیشهای مربع شکل و پرکننده EPS است.
یک درب کار اضافی، به ابعاد 800 × 2000 میلیمتر (عرض × ارتفاع)، شامل یک قفل فشاری و پنجره دید است.
پانلهای دیواری EPS و سقف ورق گالوانیزه کابین، عایقبندی قوی را فراهم میکنند، با مواد اختیاری موجود.
سیستم روشنایی بیش از 1000 لوکس را با 32 لامپ LED بالا و 16 لامپ LED کمر ارائه میدهد. واحد هوا به طور موثر مدیریت میکند
ورودی و خروجی، با کمک یک مشعل Riello RG5S برای گرمایش بهینه. سیستم فیلتراسیون جامع تضمین میکند
یک محیط کار تمیز، در حالی که سیستم کنترل الکترونیکی کنترل عملیاتی دقیقی را ارائه میدهد. توان کل
نیاز 17 کیلووات است (قابل تنظیم).
