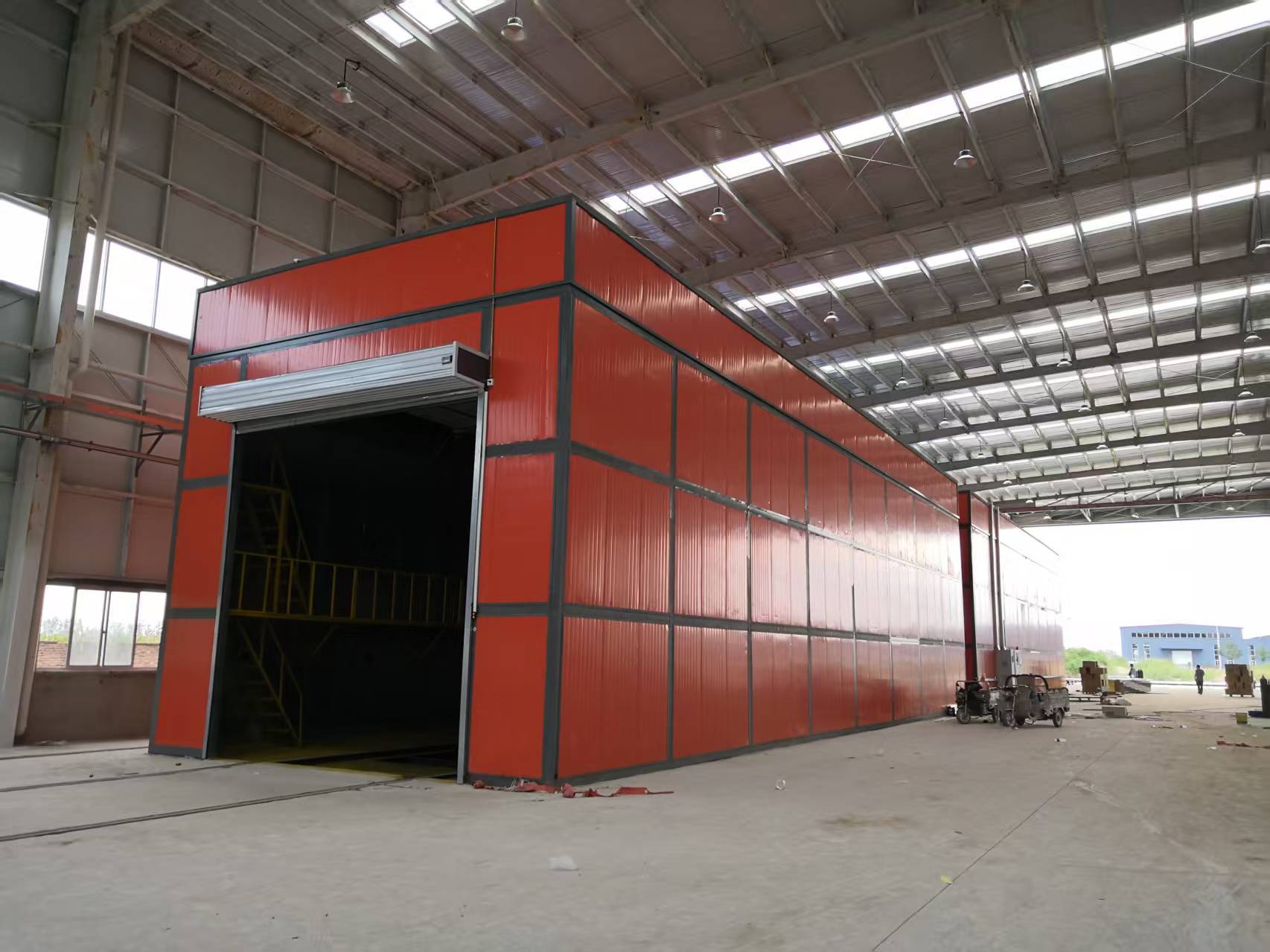

اتاق اسپری خودرو، کوره پخت، کابین رنگ اتوماتیک، تجهیزات کارگاهی
مشخصات فنی
این اتاقک اسپری در مقیاس بزرگ و با قابلیت های کامل، برای رنگ آمیزی، پخت و پرداخت صنعتی حرفه ای و با حجم بالا طراحی شده است. ساختار مستحکم و سیستم های پیشرفته آن، محیطی کنترل شده، ایمن و کارآمد را تضمین می کند.
1. طراحی و ابعاد ساختاری
فضای کار وسیع: فضای کار داخلی قابل توجهی به ابعاد 15000 میلی متر (طول) × 5000 میلی متر (عرض) × 5000 میلی متر (ارتفاع) ارائه می دهد.
ساخت و ساز محکم: ساخته شده با پانل ساندویچی EPS به ضخامت 70 میلی متر و پانل سقف EPS به ضخامت 50 میلی متر (با گزینه های پشم سنگ یا PU موجود)، با فولاد رنگی سفید 0.426 میلی متری و لبه های فولادی آب بندی شده.
دسترسی: دارای یک درب دسترسی اصلی 4 لتی بزرگ (4000 x 4600 میلی متر) و دو درب کار استاندارد (800 x 2000 میلی متر) با پنجره های دید و قفل های فشاری.
2. سیستم پیشرفته جریان هوا و تهویه
جابجایی هوای با ظرفیت بالا: مجهز به دو واحد هوای ورودی مستقل و دو واحد هوای خروجی برای کنترل دقیق محیط.
تامین هوا: جریان کل 40000 متر مکعب در ساعت از طریق فن های گریز از مرکز روتور خارجی (2 موتور 7.5 کیلووات در هر واحد).
اگزوز هوا: جریان کل 4000 متر مکعب در ساعت از طریق فن های گریز از مرکز تسمه ای (2 موتور 11 کیلووات).
داکتینگ همه کاره: این سیستم شامل چندین داکت مستقیم 1000x1000 میلی متری، زانویی 90 درجه و 45 درجه است که امکان چیدمان انعطاف پذیر و کارآمد خط لوله را برای مدیریت بهینه جریان هوا فراهم می کند.
3. فیلتراسیون جامع و کنترل محیطی
فیلتراسیون چند مرحله ای: یک سیستم فیلتراسیون چهار مرحله ای هوای ورودی تمیز و اگزوز ایمن را تضمین می کند:
فیلتر اولیه (G3)
فیلتر با راندمان بالا (F5)
فیلتر متوقف کننده رنگ (G3)
فیلتر کربن فعال برای جذب VOC ها (بنزن، زایلن).
سیستم گرمایش قدرتمند: دو سیستم مستقل، هر کدام با مشعل دیزلی Riello RG5S (حداکثر خروجی 260000 کیلووات) و مبدل حرارتی فولاد ضد زنگ. قادر به افزایش دمای اتاقک از 0 درجه سانتیگراد تا 20 درجه سانتیگراد برای پاشش و تا 60 درجه سانتیگراد برای پخت در عرض 10-15 دقیقه. (گزینه های گاز طبیعی/برق/IR موجود).
محیط کار و ایمنی بهینه
روشنایی عالی: روشنایی ≥1000 لوکس را از طریق ترکیبی از 80 لامپ LED ضد انفجار 18 واتی نصب شده در بالا و 88 لامپ در سطح کمر ارائه می دهد.
سیستم کنترل یکپارچه: یک پنل کنترل الکترونیکی مرکزی تمام عملکردها را مدیریت می کند: پاشش، گرمایش، پخت، تایمرهای خشک کردن، روشنایی و توقف اضطراری. این شامل کنترل کننده های دما، گیج ها (آمپرمتر، ولت متر، فشار) و سیستم های هشدار برای نظارت کامل عملیاتی است.
گزینه های کف و تهویه: دارای کف مشبک با میله های آهنی تخت و فولادی پیچ خورده (24 قطعه) و پیکربندی اگزوز دیواری جانبی اختیاری را ارائه می دهد.
مزایا:
عملکرد بالا: مهندسی شده برای گرمایش سریع و یکنواخت و جریان هوای قدرتمند و متعادل.
کیفیت نهایی برتر: روشنایی عالی و هوای فوق العاده تمیز و فیلتر شده نتایج نهایی درجه یک را تضمین می کند.
ایمنی عملیاتی: ساخته شده با روشنایی ضد انفجار، یک سیستم فیلتراسیون جامع و نظارت الکترونیکی کامل.
دوام و انعطاف پذیری: ساخته شده از مواد محکم و سفارشی سازی در نوع گرمایش، عایق و پیکربندی اگزوز را ارائه می دهد.
راندمان: کنترل های خودکار و سیستم های با ظرفیت بالا زمان فرآیند و اتلاف انرژی را به حداقل می رساند.
|
داخل
ابعاد
|
15000 × 5000 × 5000 میلی متر (طول × عرض × ارتفاع) |
|
بیرون
ابعاد
|
15130 × 6890 × 5600 میلی متر (طول × عرض × ارتفاع) |
| زیرزمین |
2 ردیف میله های آهنی تخت 30x4 + ⌀8 میله های کف فولادی پیچ خورده (24 قطعه) در دو طرف زمین وجود دارد (اگزوز دیواری جانبی اختیاری) |
| درب جلو |
اندازه درب: 4000 × 4600 میلی متر (عرض × ارتفاع)، درب خمشی ورق فلزی، 4 برگ درب، پنجره شیشه ای سکوریت مربع، پرکننده: EPS. (پرکننده را می توان تنظیم کرد و درب را می توان به یک کرکره برقی مجهز کرد) |
| درب کار |
2 مجموعه، اندازه درب کار: 800 × 2000 میلی متر (عرض × ارتفاع)، مجهز به
قفل فشاری و پنجره دید شیشه ای
|
| پانل دیواری |
پانل دیواری EPS، عرض موثر 1150 میلی متر، ضخامت کل 70 میلی متر،
ضخامت ورق فولادی رنگی: 0.426 میلی متر، سفید، لبه های فولادی از هر دو طرف آب بندی شده است. (پشم سنگ، PU اختیاری)
|
| سقف |
پانل دیواری EPS، عرض موثر 1150 میلی متر، ضخامت کل 50 میلی متر،
ضخامت ورق فولادی رنگی: 0.426 میلی متر، سفید، لبه های فولادی از هر دو طرف آب بندی شده است. (پشم سنگ، PU اختیاری)
|
| روشنایی |
روشنایی بالا: 20 گروه × 4 عدد = 80 عدد لامپ 18 واتی
روشنایی کمر: 22 گروه × 4 عدد = 88 عدد لوله لامپ 18 واتی، LED
لوله های لامپ، جعبه نور ضد انفجار
روشنایی ≥1000Lux
|
|
واحد هوا
نصب و راه اندازی
|
ورود هوا از کنار، اگزوز از عقب، لوله مربع
قاب جوشکاری + آلومینیومی، رنگ سفید، ماسک تخته پشم سنگ 20 میلی متری با استحکام بالا
|
|
ورود هوا
واحد هوا
(2 گروه)
|
هر گروه مجهز به 2 فن گریز از مرکز دو ورودی روتور خارجی، توان تک موتور: 7.5 کیلووات؛ جریان کل: 40000 متر مکعب در ساعت، سرعت باد بدون بار: 0.25 متر بر ثانیه؛ دمپر تنظیم پنوماتیک تامین هوا، دمپر پنوماتیک شروع چرخه. |
|
خروجی
واحد هوا
(2 گروه)
|
هر گروه مجهز به 1 فن گریز از مرکز دو ورودی، درایو پولی، توان تک موتور: 11 کیلووات؛ جریان کل: 4000 متر مکعب در ساعت، سرعت باد بدون بار: 0.25 متر بر ثانیه؛ دمپر تنظیم دستی اگزوز. |
|
گرمایش
سیستم
(2 مجموعه)
|
هر گروه مجهز به مشعل دیزلی Riello RG5S با
حداکثر خروجی حرارتی 26000 کیلووات؛ مجهز به کوره مبدل حرارتی فولاد ضد زنگ 304؛ افزایش دما رنگ آمیزی: 20 درجه سانتیگراد (از 0 درجه سانتیگراد تا 20 درجه سانتیگراد در حالت پاشش)؛ رنگ پخت: 10-15 دقیقه (از 20 درجه تا 60 درجه سانتیگراد) شرایط رنگ. (گرمایش گاز طبیعی، گرمایش الکتریکی
گرمایش لوله و گرمایش لامپ پخت مادون قرمز را می توان انتخاب کرد)
|
|
فیلتر
سیستم
|
1فیلتر اولیه تامین هوا: سطح EN 779: G3
2 فیلتراسیون با راندمان بالا: ویسکوز سه بعدی با عمق کامل؛ سطح EN799: F5,
3 فیلتراسیون پتو پنبه ای مقاوم در برابر رنگ الیاف شیشه: سطح EN 779: G3;
4. فیلتراسیون ذرات کربن فعال: بنزن و زایلن را در گاز اگزوز جذب می کند
|
| سیستم کنترل الکترونیکی |
رنگ آمیزی اسپری، رنگ آمیزی اسپری حرارتی، رنگ پخت، تنظیم زمان خشک کردن، سوئیچ روشنایی، چراغ نشانگر خطا، کنترل کننده دما، کلید برق، کلید توقف اضطراری، تایمر، محدود کننده دما، آمپرمتر، ولت متر، فشارسنج، آلارم فشار |
|
خط لوله
سیستم
|
هر گروه از تامین و اگزوز هوا مجهز به 4 بخش داکت هوای مستقیم 1000 × 1000 × 1000 میلی متر، 1 بخش زانویی 1000 × 1000 میلی متر 90 درجه و 1 بخش زانویی 1000 × 1000 میلی متر 45 درجه; |
| کل قدرت |
56 کیلووات |
اتاق اسپری خودرو با اندازه بزرگ برای پاسخگویی به نیازهای متنوع با مشخصات فنی برتر طراحی شده است
و ویژگی های قابل تنظیم. ابعاد داخلی 6900 × 3900 × 2650 میلی متر (طول × عرض × ارتفاع) است (قابل تنظیم)،
در حالی که ابعاد بیرونی 7000 × 5350 × 3400 میلی متر (طول × عرض × ارتفاع) است (قابل تنظیم). زیرزمین محکم
دارای حصار خمشی ورق گالوانیزه است که توسط لوله های مربع و یک مشبک کف پشتیبانی می شود و از ظرفیت باربری کلی اطمینان حاصل می کند
ظرفیت 2.4T، در صورت نیاز قابل تنظیم است.
درب جلوی اصلی، 3000 × 2600 میلی متر (عرض × ارتفاع)، دارای سه برگ با پنجره های شیشه ای سکوریت مربع و پرکننده EPS است.
یک درب کار اضافی، به ابعاد 800 × 2000 میلی متر (عرض × ارتفاع)، شامل قفل فشاری و پنجره دید است.
پانل های دیواری EPS و سقف ورق گالوانیزه اتاقک عایق بندی قوی را فراهم می کنند، با مواد اختیاری موجود.
سیستم روشنایی بیش از 1000 لوکس را با 32 لامپ LED بالا و 16 لامپ LED کمر ارائه می دهد. واحد هوا به طور موثر مدیریت می کند
ورودی و اگزوز، با کمک مشعل Riello RG5S برای گرمایش بهینه. سیستم فیلتراسیون جامع تضمین می کند
یک محیط کار تمیز، در حالی که سیستم کنترل الکترونیکی کنترل عملیاتی دقیقی را ارائه می دهد. کل قدرت
نیاز 17 کیلووات است (قابل تنظیم).
