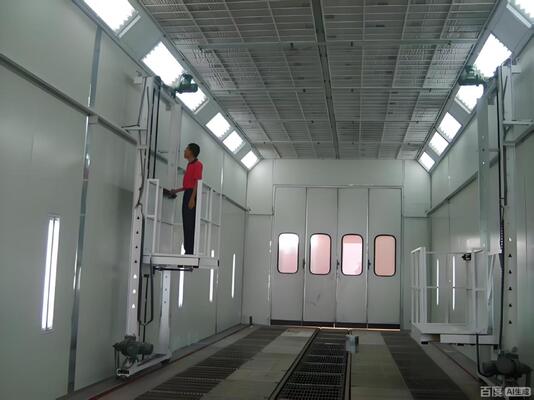

اتاق اسپری لوکس اتاق رنگ آویزان ماشین اتاق رنگ آویزان شیشه ای بزرگ
محیط کاری مطلوب و ایمنی
نوردهی عالی: نوردهی ≥1000 لوکس را از طریق ترکیبی از 80 لامپ LED ضد انفجار 18 وات نصب شده در بالا و 88 لامپ ضد انفجار در کمر فراهم می کند.
سیستم کنترل یکپارچه: یک پنل کنترل الکترونیکی متمرکز تمام توابع را مدیریت می کند: اسپری، گرم کردن، پختن، خشک کردن تایمر، روشنایی و توقف اضطراری.اندازه گیری (آمتر)، ولت متر، فشار) و سیستم های هشدار برای نظارت کامل بر عملکرد.
گزینه های کف و تهویه مطبوع: دارای یک کف رسته دار با آهن صاف و شبکه های فولادی خم شده (24 قطعه) و ارائه پیکربندی خروجی دیواری جانبی اختیاری است.
مزایا:
عملکرد بالا: برای گرم کردن سریع و یکنواخت و جریان هوایی قوی و متعادل طراحی شده است.
کیفیت نهایی برتر: نوردهی عالی و هوای بسیار تمیز و فیلتر شده نتایج نهایی سطح بالا را تضمین می کنند.
ایمنی عملیاتی: با روشنایی ضد انفجار، یک سیستم تصفیه جامع و نظارت الکترونیکی کامل ساخته شده است.
دوام و انعطاف پذیری: ساخته شده با مواد قوی و ارائه می دهد سفارشی در نوع گرمایش، عایق بندی، و پیکربندی خروجی.
کارایی: کنترل های خودکار و سیستم های با ظرفیت بالا باعث کاهش زمان فرآیند و اتلاف انرژی می شوند.
سیستم تزریق هوا و اگزوز کابین اسپری شامل چهار بخش از 1000 × 1000 × 1000mm
لوله های هوایی مستقیم، یک بخش از 1000 × 1000mm 90 ° آرنج، و یک بخش از 1000 × 1000mm 45 ° آرنج.
این سیستم لوله کشی همه کاره مدیریت جریان هوا را با انعطاف پذیری و کارایی تضمین می کند و به نیازهای مختلف عملیاتی سازگار می شود.
طراحی قوی از تهویه و خروجی موثر پشتیبانی می کند، حفظ یک محیط تمیز و کنترل شده در کابینه اسپری.
|
داخل
ابعاد
|
15000 × 5000 × 5000 میلی متر (L × W × H) |
|
خارج
ابعاد
|
15130 × 6890 × 5600 میلی متر (L × W × H) |
| زیرزمین |
2 ردیف از 30x4 آهن صاف + ₹8 چرخیده استیل رشته های کف (24 تکه) در هر دو طرف زمین (اختصاصی دیوارهای جانبی خروجی) |
| در ورودی |
اندازه درب: 4000 × 4600mm (W × H), ورق فلزی خم درب, 4 ورق درب, مربع شیشه محکم پنجره, پر کردن: EPS.و دروازه را می توان با شاتر چرخدار الکتریکی مجهز کرد) |
| درب کار |
2 مجموعه، اندازه درب کاری: 800 × 2000mm (W × H) ، مجهز به
قفل فشار و پنجره مشاهده شیشه ای
|
| پانل دیواری |
پانل ديواري EPS، عرض موثر 1150mm، ضخامت کل 70mm،
ضخامت صفحه فولادی رنگ: 0.426mm، سفید، لبه های فولادی در هر دو طرف مهر و موم شده است.
|
| سقف |
پانل ديواري EPS، عرض موثر 1150mm، ضخامت کل 50mm،
ضخامت صفحه فولادی رنگ: 0.426mm، سفید، لبه های فولادی در هر دو طرف مهر و موم شده است.
|
| نورپردازی |
نورپردازی بالا: 20 گروه × 4 عدد = 80 عدد لامپ 18 وات
نورپردازی کمر: ۲۲ گروه × ۴ عدد = ۸۸ عدد لامپ ۱۸ وات، LED
لوله های لامپ، جعبه نور ضد انفجار
نورپردازی ≥1000Lux
|
|
واحد هوا
نصب
|
ورودی هوا از طرف، خروجی از پشت، لوله مربع
جوش + قاب تی آلومینیومی، رنگ سفید، ماسک چوبی چوبی 20 میلی متری
|
|
آرایش
واحد هوا
(2 گروه)
|
هر گروه مجهز به 2 فن سنتریفیوژ دو ورودی روتور خارجی است، قدرت موتور تک: 7.5KW؛ جریان کل: 40000m3 / h، سرعت باد بدون بار: 0.25m / s؛ آمپول تنظیم پنوماتیک هوا ،چرخه شروع آمپر پنوماتیک. |
|
خسته
واحد هوا
(2 گروه)
|
هر گروه مجهز به یک فن سنتریفیوژ دو طرفه است، محرک چرخ چرخ، قدرت موتور تک: 11KW؛ جریان کل: 4000m3 / h، سرعت باد بدون بار: 0.25m / s؛ خنک کننده تنظیم دستی اگزوز. |
|
گرمایش
سیستم
(2 مجموعه)
|
هر گروه مجهز به یک سوزان دیزل Riello RG5S با
حداکثر خروجی حرارتی 26000KW؛ مجهز به یک کوره مبدل حرارتی از فولاد ضد زنگ 304؛ رنگ گذاری با افزایش دما: 20°C (از 0°C تا 20°C در حالت اسپری) ؛ رنگ پخت:10-15 دقیقه (از 20° تا 60oС) حالت رنگ. (گرما گاز طبیعی، گرما برق
گرمایش لوله، و گرمایش لامپ نوری مادون قرمز می تواند انتخاب شود)
|
|
فیلتر کردن
سیستم
|
پنبه فیلتر اولیه تامین هوا: سطح EN 779: G3
2 فیلتراسیون کم کارایی: ویسکوز سه بعدی عمق کامل؛ سطح EN799: F5
3 فیلتر کردن پتو پنبه ای مقاوم به رنگ از فیبر شیشه ای: EN 779 سطح: G3
4فیلتر کردن ذرات کربن فعال: بنزن و ژیلن را در گاز های خروجی جذب می کند
|
| سیستم کنترل الکترونیکی |
رنگ آمیزی، رنگ آمیزی گرم، رنگ پختن، تنظیم زمان خشک کردن، سوئیچ نور، چراغ نشان دهنده خطا، کنترلگر دما، سوئیچ برق، سوئیچ توقف اضطراری، تایمر،محدود کننده دماآمپر متر، ولت متر، فشار سنج، هشدار فشار |
|
خط لوله
سیستم
|
هر گروه از لوله های تزریق و تخلیه هوا مجهز به 4 بخش از 10 00 × 10 00 × 1000 میلی متر لوله های هوای مستقیم، 1 بخش از 10 00 × 10 00 mm 90° مرفه و 1 بخش از 10 00 × 10 00 mm 45° مرفه است. |
| کل قدرت |
56 کيلووايت |
اتاق اسپری بزرگ خودرو برای نیازهای متنوع با مشخصات فنی برتر طراحی شده است
و ویژگی های قابل سازگاری. ابعاد داخلی 6900 × 3900 × 2650 میلی متر (L × W × H) است، (ممکن است سفارشی شود)
در حالی که اندازه های خارجی 7000 × 5350 × 3400 میلی متر (L × W × H) است.
ویژگی های گالوانیزه ورق خم کردن هوردینگ، پشتیبانی شده توسط لوله های مربع و یک شبکه کف، اطمینان از حمل کل
ظرفیت 2.4T، قابل تنظیم در صورت نیاز.
درب اصلی ورودی، 3000 × 2600mm (W × H) ، دارای سه ورق با پنجره های شیشه ای معتدل مربع و پر کردن EPS است.
یک درب کاری اضافی، با اندازه 800 × 2000mm (W × H) ، شامل قفل فشار و پنجره مشاهده است.
پانل های دیواری EPS و سقف ورق گالوانیزه غرفه های غرفه ای را فراهم می کنند، با مواد اختیاری در دسترس هستند.
سیستم روشنایی بیش از 1000Lux را با 32 لامپ بالا و 16 لامپ کمر LED ارائه می دهد.
از طریق یک سوزان Riello RG5S برای گرمایش بهینه.
یک محیط کار تمیز، در حالی که سیستم کنترل الکترونیکی کنترل دقیق عملکرد را ارائه می دهد.
نياز 17 کيلووايت است.
