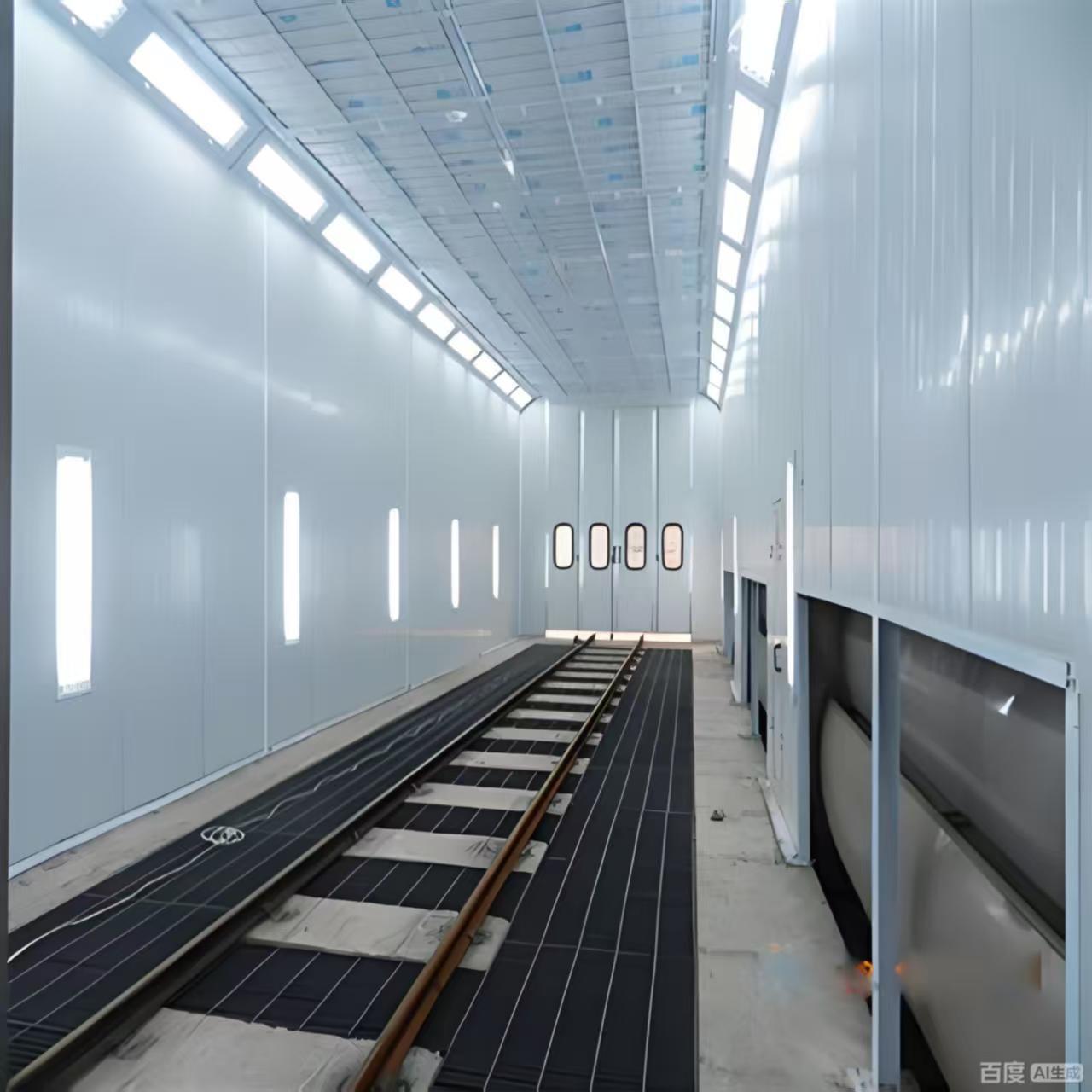

اتاقک رنگ پاش بزرگ برقی با سبک رولینگ، قابل تنظیم برای رنگ پاشی خودرو
مزایا:
عملکرد بالا: مهندسی شده برای گرمایش سریع و یکنواخت و جریان هوای قدرتمند و متعادل.
کیفیت نهایی برتر: نورپردازی عالی و هوای فوق العاده تمیز و فیلتر شده، نتایج نهایی درجه یک را تضمین می کند.
ایمنی عملیاتی: ساخته شده با نورپردازی ضد انفجار، یک سیستم فیلتراسیون جامع و نظارت الکترونیکی کامل.
دوام و انعطاف پذیری: ساخته شده از مواد محکم و سفارشی سازی در نوع گرمایش، عایق و پیکربندی اگزوز را ارائه می دهد.
راندمان: کنترل های خودکار و سیستم های با ظرفیت بالا، زمان فرآیند و اتلاف انرژی را به حداقل می رساند.
سیستم تامین و اگزوز هوای اتاقک رنگ پاش شامل چهار بخش 1000 x 1000 x 1000 میلی متر
داکت هوای مستقیم، یک بخش 1000 x 1000 میلی متر آرنج 90 درجه و یک بخش 1000 x 1000 میلی متر آرنج 45 درجه است.
این سیستم خط لوله همه کاره، مدیریت جریان هوای کارآمد و انعطاف پذیر را تضمین می کند و با نیازهای عملیاتی مختلف سازگار می شود.
طراحی قوی از تهویه و اگزوز موثر پشتیبانی می کند و محیطی تمیز و کنترل شده را در داخل اتاقک رنگ پاش حفظ می کند.
|
داخل
ابعاد
|
15000 × 5000 × 5000 میلی متر (طول × عرض × ارتفاع) |
|
بیرون
ابعاد
|
15130 × 6890 × 5600 میلی متر (طول × عرض × ارتفاع) |
| زیرزمین |
2 ردیف از 30x4 آهن تخت + ⌀8 مشبک فولادی پیچ خورده (24 قطعه) در دو طرف زمین (اگزوز دیواره جانبی اختیاری) وجود دارد. |
| درب جلو |
اندازه درب: 4000 × 4600 میلی متر (عرض × ارتفاع)، درب خم ورق فلزی، 4 برگ درب، پنجره شیشه ای مربع سکوریت، پر کردن: EPS. (پر کردن را می توان تنظیم کرد و درب را می توان به یک کرکره برقی مجهز کرد) |
| درب کار |
2 مجموعه، اندازه درب کار: 800×2000 میلی متر (عرض × ارتفاع)، مجهز به
قفل فشاری و پنجره مشاهده شیشه ای
|
| پانل دیواری |
پانل دیواری EPS، عرض موثر 1150 میلی متر، ضخامت کل 70 میلی متر،
ضخامت ورق فولادی رنگی: 0.426 میلی متر، سفید، لبه های فولادی در دو طرف مهر و موم شده است. (پشم سنگ، PU اختیاری)
|
| سقف |
پانل دیواری EPS، عرض موثر 1150 میلی متر، ضخامت کل 50 میلی متر،
ضخامت ورق فولادی رنگی: 0.426 میلی متر، سفید، لبه های فولادی در دو طرف مهر و موم شده است. (پشم سنگ، PU اختیاری)
|
| روشنایی |
روشنایی بالا: 20 گروه × 4 عدد = 80 عدد لامپ 18 واتی
روشنایی کمر: 22 گروه × 4 عدد = 88 عدد لوله لامپ 18 واتی، LED
لوله های لامپ، جعبه نور ضد انفجار
روشنایی ≥1000Lux
|
|
واحد هوا
نصب
|
ورود هوا از کنار، اگزوز از عقب، لوله مربع
قاب جوشکاری + آلومینیومی، رنگ سفید، ماسک تخته پشم سنگ 20 میلی متری با استحکام بالا
|
|
ساختن
واحد هوا
(2 گروه)
|
هر گروه مجهز به 2 فن گریز از مرکز دو ورودی روتور خارجی، قدرت موتور تک: 7.5 کیلو وات؛ جریان کل: 40000 متر مکعب در ساعت، سرعت باد بدون بار: 0.25 متر بر ثانیه؛ دمپر تنظیم پنوماتیک تامین هوا، دمپر پنوماتیک شروع چرخه. |
|
اگزوز
واحد هوا
(2 گروه)
|
هر گروه مجهز به 1 فن گریز از مرکز دو ورودی، درایو قرقره، قدرت موتور تک: 11 کیلو وات؛ جریان کل: 4000 متر مکعب در ساعت، سرعت باد بدون بار: 0.25 متر بر ثانیه؛ دمپر تنظیم دستی اگزوز. |
|
گرمایش
سیستم
(2 مجموعه)
|
هر گروه مجهز به مشعل دیزل Riello RG5S با
حداکثر توان حرارتی 26000 کیلو وات؛ مجهز به کوره تبادل حرارت استیل ضد زنگ 304؛ رنگ افزایش دما: 20 درجه سانتیگراد (از 0 درجه سانتیگراد تا 20 درجه سانتیگراد در حالت پاشش)؛ رنگ پخت: 10-15 دقیقه (از 20 درجه تا 60 درجه سانتیگراد) شرایط رنگ. (گرمایش گاز طبیعی، گرمایش الکتریکی
گرمایش لوله و گرمایش لامپ پخت مادون قرمز را می توان انتخاب کرد)
|
|
فیلتر کردن
هر گروه از تامین و اگزوز هوا مجهز به 4 بخش 1000 x 1000 x 1000 میلی متر داکت هوای مستقیم، 1 بخش 1000 x 1000 میلی متر آرنج 90 درجه و 1 بخش 1000 x 1000 میلی متر آرنج 45 درجه است.
|
1 فیلتر اولیه تامین هوا: سطح EN 779: G3
2 فیلتراسیون با راندمان بالا: ویسکوز سه بعدی با عمق کامل؛ سطح EN799: F5,
3 فیلتراسیون پتو پنبه ای مقاوم در برابر رنگ فیبر شیشه ای: سطح EN 779: G3;
4. فیلتراسیون ذرات کربن فعال: بنزن و زایلن را در گاز اگزوز جذب می کند
|
| سیستم کنترل الکترونیکی |
رنگ پاش، رنگ پاش حرارتی، رنگ پخت، تنظیم زمان خشک کردن، سوئیچ روشنایی، چراغ نشانگر خطا، کنترل کننده دما، سوئیچ برق، سوئیچ توقف اضطراری، تایمر، محدود کننده دما، آمپرمتر، ولت متر، فشارسنج، آلارم فشار |
|
سیستم خط لوله
هر گروه از تامین و اگزوز هوا مجهز به 4 بخش 1000 x 1000 x 1000 میلی متر داکت هوای مستقیم، 1 بخش 1000 x 1000 میلی متر آرنج 90 درجه و 1 بخش 1000 x 1000 میلی متر آرنج 45 درجه است.
|
کل قدرت |
| 56 کیلو وات |
اتاقک رنگ پاش خودرو با اندازه بزرگ برای پاسخگویی به نیازهای متنوع با مشخصات فنی برتر طراحی شده است |
و ویژگی های قابل تنظیم. ابعاد داخلی 6900 × 3900 × 2650 میلی متر (طول × عرض × ارتفاع) است (قابل تنظیم)،
در حالی که ابعاد بیرونی 7000 × 5350 × 3400 میلی متر (طول × عرض × ارتفاع) است (قابل تنظیم). زیرزمین محکم
دارای ورق گالوانیزه خمیده است که توسط لوله های مربع و یک مشبک کف پشتیبانی می شود و از ظرفیت باربری کلی
2.4T اطمینان حاصل می کند که در صورت نیاز قابل تنظیم است.
درب جلوی اصلی، 3000 × 2600 میلی متر (عرض × ارتفاع)، دارای سه برگ با پنجره های شیشه ای مربع سکوریت و پرکننده EPS است.
یک درب کار اضافی، به ابعاد 800 × 2000 میلی متر (عرض × ارتفاع)، شامل قفل فشاری و پنجره مشاهده است.
پانل های دیواری EPS و سقف ورق گالوانیزه غرفه عایق بندی قوی را فراهم می کنند، با مواد اختیاری موجود.
سیستم روشنایی بیش از 1000Lux را با 32 لامپ LED بالا و 16 لامپ LED کمر ارائه می دهد. واحد هوا به طور موثر مدیریت می کند
ورودی و اگزوز، با کمک مشعل Riello RG5S برای گرمایش بهینه. سیستم فیلتراسیون جامع تضمین می کند
یک محیط کاری تمیز، در حالی که سیستم کنترل الکترونیکی کنترل عملیاتی دقیقی را ارائه می دهد. کل قدرت
نیاز 17 کیلو وات است (قابل تنظیم)
