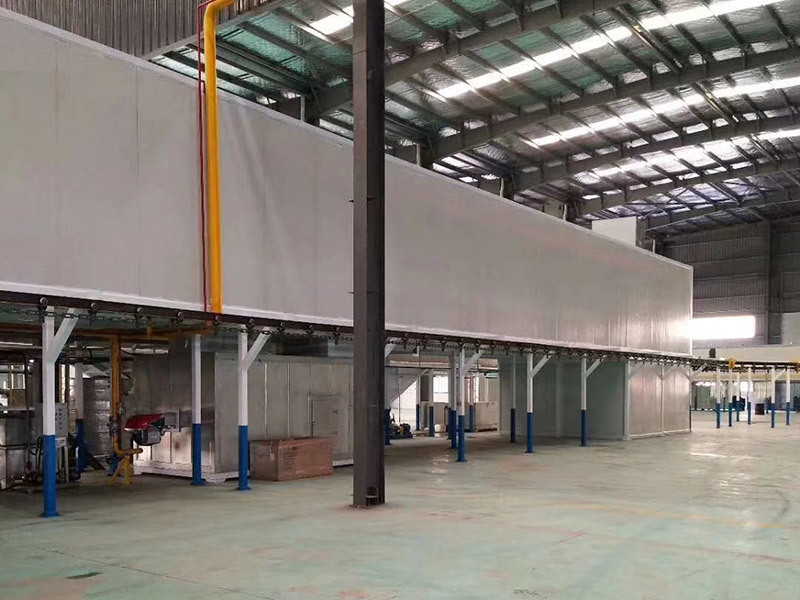

خط پوشش ریل کف با عملکرد بالا، به طور گسترده ای در محصولات مختلف استفاده می شود

خط رنگ ریل کف با عملکرد بالا، که به طور گسترده در محصولات مختلف استفاده می شود

خط رنگ ریل کف سنگین‌

‌مهندسی شده برای عملیات دقیق سطح قطعات صنعتی بزرگ

‌

‌سیستم اصلی‌:

• ‌وسیله نقلیه انتقال بدون نیرو‌: شاسی تیرآهن I با ورق فولادی 8 میلی متری برای ‌پایداری در بار سنگین‌
• ‌زنجیر نقاله زمینی‌: زنجیر کششی فولادی منگنز با ‌تنظیم سرعت کنترل شده توسط PLC‌

‌برتری فرآیند‌:

1. ‌سندبلاست‌ → 2. ‌تمیز کردن‌ → 3. ‌خشک کردن‌ → 4. ‌رنگ پاشی‌ → 5. ‌پخت‌

• اتاق های مدولار (پولیش/تمیز کردن/رنگ آمیزی/پخت) برای ‌عملیات سفارشی‌

‌مزایای فنی‌:

• کاهنده چرخ پین سیکلوئیدی برای ‌98٪ راندمان انتقال‌
• کشش پیچ برای ‌جبران انبساط حرارتی‌
• ریل سبک 30 کیلوگرم بر متر با ‌فونداسیون فولادی تعبیه شده‌

‌کاربردها‌: قاب های خودرو، ماشین آلات ساختمانی و سایر ‌قطعات فلزی بزرگ‌ که نیاز به پوشش های بادوام دارند.

‌توجه‌: پارامترهای پخت و ابعاد اتاق قابل تنظیم بر اساس نیازهای پروژه.

برای عملیات سطح قطعات کار بزرگ و سنگین با الزامات بهره وری کم استفاده می شود؛

جریان فرآیند: قطعات وارد می شوند-->سندبلاست-->تمیز کردن-->خشک کردن-->رنگ پاشی-->رنگ پخت-->قطعات خارج می شوند؛

ساختار اتاق شامل: اتاق پولیش، اتاق تمیز کردن، اتاق خشک کردن، اتاق رنگ پاشی و اتاق پخت است

(مطابق با محصول سفارشی می شود)؛

ماشین انتقال: توسط تیرآهن I و فولاد کانال جوش داده و شکل می گیرد و سطح آن با صفحه فولادی به ضخامت 8 میلی متر پوشانده شده است؛

توضیحات تجهیزات زنجیر نقاله زمینی:

این دستگاه عمدتاً از دستگاه محرک، زنجیر کششی، دستگاه کشش و مسیر نقاله تشکیل شده است.

④دستگاه محرک

نیروی دستگاه محرک از طریق موتور-کاهنده و زنجیر انتقال به محور محرک منتقل می شود.

در نهایت، چرخ دنده محرک، زنجیر نقاله را به حرکت در می آورد و باعث می شود زنجیر نقاله در امتداد مسیر زنجیر نقاله به جلو حرکت کند؛

استفاده از کاهنده چرخ پین سیکلوئیدی می تواند راندمان انتقال را تا حد زیادی بهبود بخشد و حرکت قابل اطمینان است.

⑤ زنجیر کششی

زنجیر از شافت پین، صفحه زنجیر، صفحه زنجیر فشار دهنده و آستین غلتکی تشکیل شده است. فاصله فشار دهنده را می توان به

اشکال مختلف با توجه به نیازها مونتاژ کرد. فقط برای پاسخگویی به نیازهای ریتم کار.

این سری از زنجیرهای نقاله همگی از فولاد منگنز با کیفیت بالا به عنوان صفحات زنجیر استفاده می کنند و همه قبل از خروج از کارخانه نیاز به آزمایش های کششی مشخص شده دارند.

⑥دستگاه کشش

این دستگاه تضمین می کند که کل زنجیر نقاله همیشه در حین کار، کشش نسبتاً پایداری را حفظ می کند.

در عین حال، می تواند خطای نصب زنجیر نقاله، انبساط و انقباض ناشی از

انبساط حرارتی، انقباض و تغییر شکل نیرو در حین کار را جذب یا جبران کند. اطمینان حاصل کنید که زنجیر نقاله در نقطه پیچش دستگاه محرک، کشش اولیه دارد و دستگاه هایی را که در کل خط، کشش منفی ایجاد می کنند، حذف کنید. این سری از دستگاه های کشش عمدتاً از میله های پیچ برای کشش استفاده می کنند. ساختار آن نسبتاً ساده و جمع و جور است و نیروی کشش آن نسبتاً پایدار است؛

⑦مسیر نقاله

مسیر ترولی از ریل سبک 30 کیلوگرم بر متر استفاده می کند (فونداسیون از قبل در ساخت و ساز تعبیه شده است)، چرخ های در حال حرکت از چرخ های فولادی ریل سبک استفاده می کنند،

و براکت های ترولی همگی از فولاد مقطعی جوش داده شده اند، با ساختار جامد؛ کل خط از کنترل PLC، تنظیم سرعت بدون پله استفاده می کند و مجهز به چندین پروب القایی و دکمه های کنترل است.
