توزیع کنترل شده هوا در اتاق اسپری با جوش لوله مربع و قاب آلومینیومی

هر گروه واحد هوای آرایش در کابینه اسپری با دو فن سنتریفیوژ دو ورودی روتور خارجی مجهز است.

با یک قدرت موتور واحد 7.5KW و یک جریان هوایی کل 40000m3/h. سرعت باد بدون بار 0.25m/s است.

تامین هوا دارای دامپرهای تنظیم پنوماتیک و دامپرهای شروع چرخه پنوماتیک است که اطمینان حاصل می کند

و توزیع هوا کنترل شده. این واحدهای قدرتمند از یک محیط نقاشی تمیز و کارآمد پشتیبانی می کنند.

داخل ابعاد	15000 × 5000 × 5000 میلی متر (L × W × H)
خارج ابعاد	15130 × 6890 × 5600 میلی متر (L × W × H)
زیرزمین	2 ردیف از 30x4 آهن صاف + ₹8 چرخیده استیل رشته های کف (24 تکه) در هر دو طرف زمین (اختصاصی دیوارهای جانبی خروجی)
در ورودی	اندازه درب: 4000 × 4600mm (W × H), ورق فلزی خم درب, 4 ورق درب, مربع شیشه محکم پنجره, پر کردن: EPS.و دروازه را می توان با شاتر چرخدار الکتریکی مجهز کرد)
درب کار	2 مجموعه، اندازه درب کاری: 800 × 2000mm (W × H) ، مجهز به قفل فشار و پنجره مشاهده شیشه ای
پانل دیواری	پانل ديواري EPS، عرض موثر 1150mm، ضخامت کل 70mm، ضخامت صفحه فولادی رنگ: 0.426mm، سفید، لبه های فولادی در هر دو طرف مهر و موم شده است.
سقف	پانل ديواري EPS، عرض موثر 1150mm، ضخامت کل 50mm، ضخامت صفحه فولادی رنگ: 0.426mm، سفید، لبه های فولادی در هر دو طرف مهر و موم شده است.
نورپردازی	نورپردازی بالا: 20 گروه × 4 عدد = 80 عدد لامپ 18 وات نورپردازی کمر: ۲۲ گروه × ۴ عدد = ۸۸ عدد لامپ ۱۸ وات، LED لوله های لامپ، جعبه نور ضد انفجار نورپردازی ≥1000Lux
واحد هوا نصب	ورودی هوا از طرف، خروجی از پشت، لوله مربع جوش + قاب تی آلومینیومی، رنگ سفید، ماسک چوبی چوبی 20 میلی متری
آرایش واحد هوا (2 گروه)	هر گروه مجهز به 2 فن سنتریفیوژ دو ورودی روتور خارجی است، قدرت موتور تک: 7.5KW؛ جریان کل: 40000m3 / h، سرعت باد بدون بار: 0.25m / s؛ آمپول تنظیم پنوماتیک هوا ،چرخه شروع آمپر پنوماتیک.
خسته واحد هوا (2 گروه)	هر گروه مجهز به یک فن سنتریفیوژ دو طرفه است، محرک چرخ چرخ، قدرت موتور تک: 11KW؛ جریان کل: 4000m3 / h، سرعت باد بدون بار: 0.25m / s؛ خنک کننده تنظیم دستی اگزوز.
گرمایش سیستم (2 مجموعه)	هر گروه مجهز به یک سوزان دیزل Riello RG5S با حداکثر خروجی حرارتی 26000KW؛ مجهز به یک کوره مبدل حرارتی از فولاد ضد زنگ 304؛ رنگ آمیزی درجه حرارت: 20°C (از 0°C تا 20°C در حالت اسپری) ؛ رنگ پخت:10-15 دقیقه (از 20° تا 60oС) حالت رنگ. (گرما گاز طبیعی، گرما برق گرمایش لوله، و گرمایش لامپ نوری مادون قرمز می تواند انتخاب شود)
فیلتر کردن سیستم	پنبه فیلتر اولیه تامین هوا: سطح EN 779: G3 2 فیلتراسیون کم کارایی: ویسکوز سه بعدی عمق کامل؛ سطح EN799: F5 3 فیلتر کردن پتو پنبه ای مقاوم به رنگ از فیبر شیشه ای: EN 779 سطح: G3 4فیلتر کردن ذرات کربن فعال: بنزن و ژیلن را در گاز های خروجی جذب می کند
سیستم کنترل الکترونیکی	رنگ آمیزی، رنگ آمیزی گرم، رنگ پختن، تنظیم زمان خشک کردن، سوئیچ نور، چراغ نشان دهنده خطا، کنترلگر دما، سوئیچ برق، سوئیچ توقف اضطراری، تایمر،محدود کننده دماآمپر متر، ولت متر، فشار سنج، هشدار فشار
خط لوله سیستم	هر گروه از لوله های تزریق و تخلیه هوا مجهز به 4 بخش از 10 00 × 10 00 × 1000 میلی متر لوله های هوای مستقیم، 1 بخش از 10 00 × 10 00 mm 90° مرفه و 1 بخش از 10 00 × 10 00 mm 45° مرفه است.
کل قدرت	56 کيلووايت

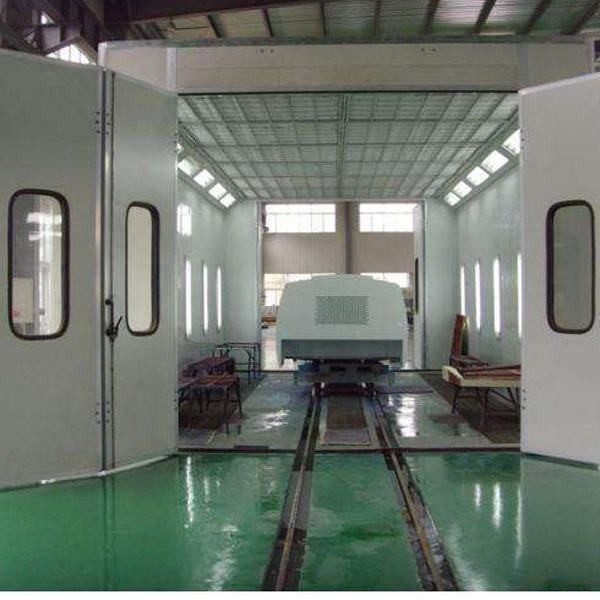

توزیع هوا کنترل شده غرفه اسپری بزرگ با لوله مربع جوشکاری آلومینیومی غرفه رنگ قابل حمل کوچک 0

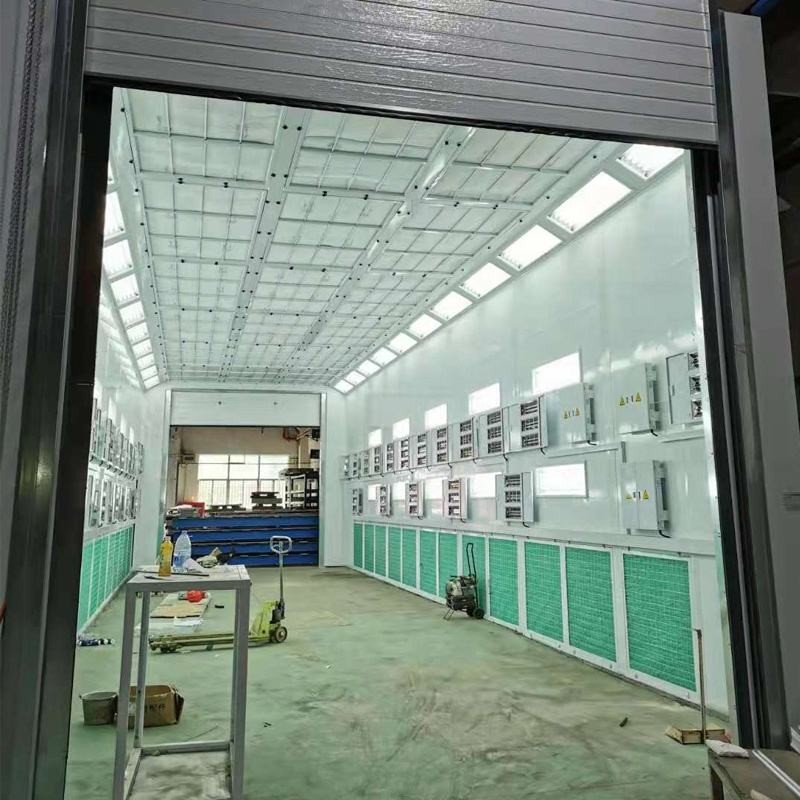

توزیع هوا کنترل شده غرفه اسپری بزرگ با لوله مربع جوشکاری آلومینیومی غرفه رنگ قابل حمل کوچک 1

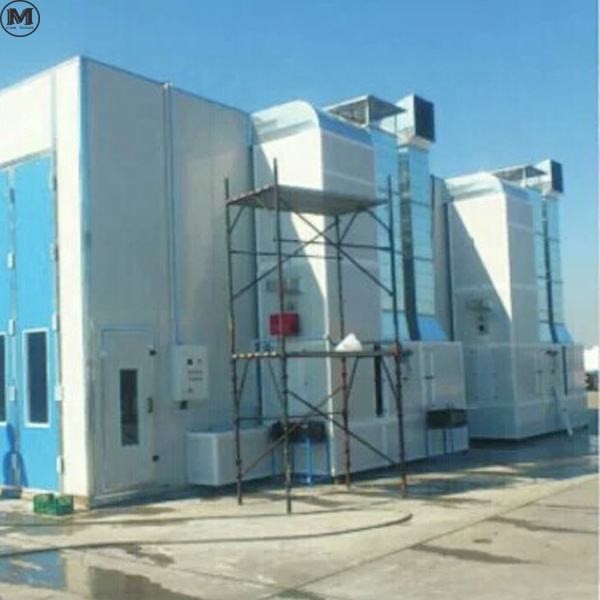

توزیع هوا کنترل شده غرفه اسپری بزرگ با لوله مربع جوشکاری آلومینیومی غرفه رنگ قابل حمل کوچک 2

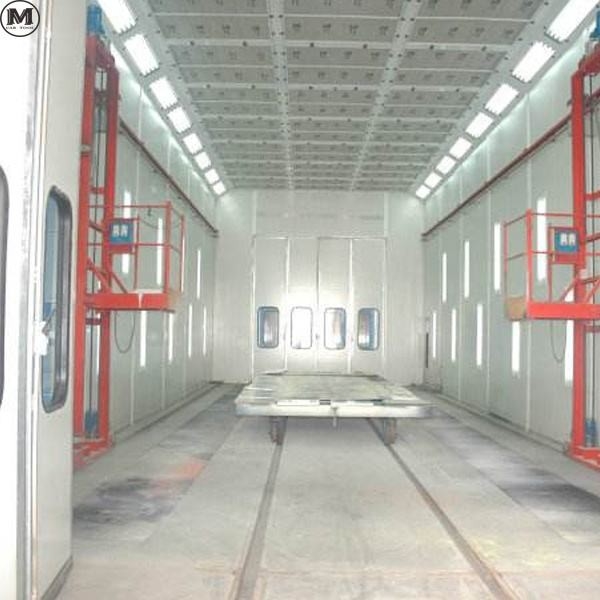

توزیع هوا کنترل شده غرفه اسپری بزرگ با لوله مربع جوشکاری آلومینیومی غرفه رنگ قابل حمل کوچک 3

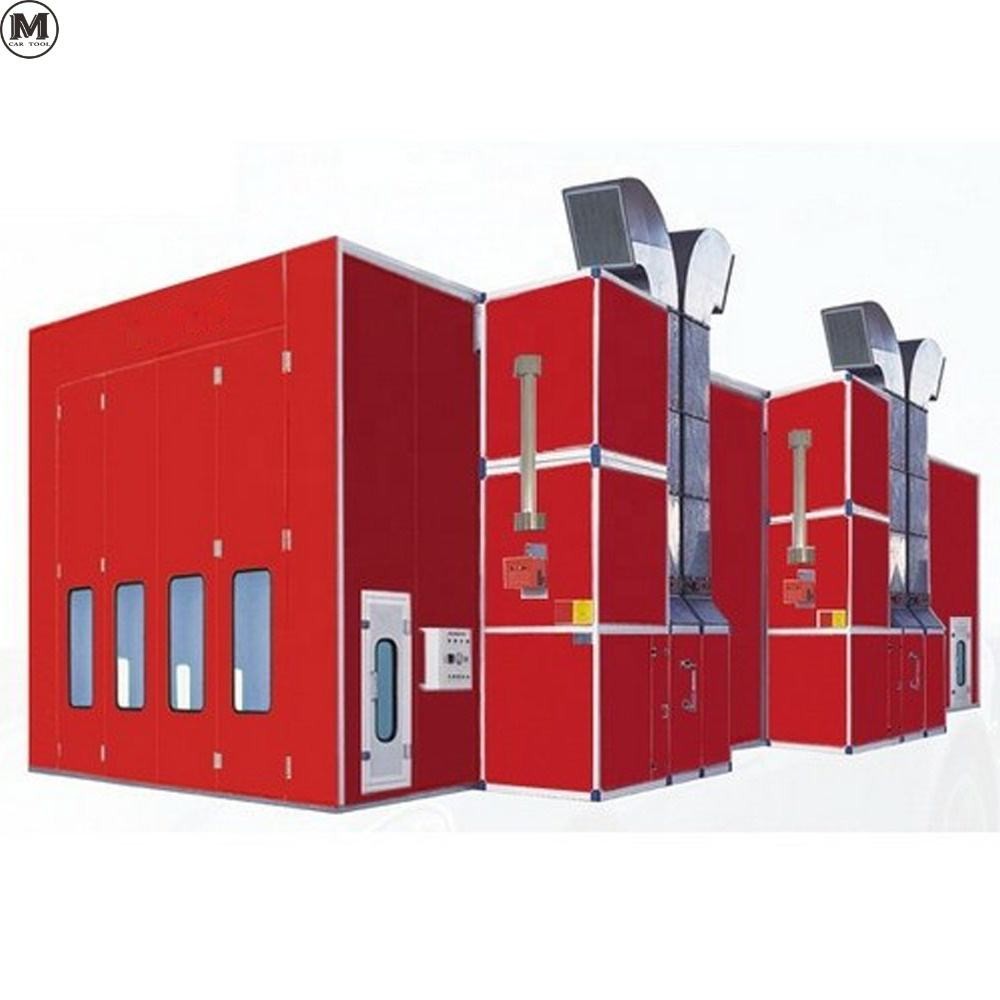

توزیع هوا کنترل شده غرفه اسپری بزرگ با لوله مربع جوشکاری آلومینیومی غرفه رنگ قابل حمل کوچک 4

اتاق اسپری بزرگ خودرو برای نیازهای متنوع با مشخصات فنی برتر طراحی شده است

و ویژگی های قابل سازگاری. ابعاد داخلی 6900 × 3900 × 2650 میلی متر (L × W × H) است، (ممکن است سفارشی شود)

در حالی که اندازه های خارجی 7000 × 5350 × 3400 میلی متر (L × W × H) است.

ویژگی های گالوانیزه ورق خم کردن هوردینگ، پشتیبانی شده توسط لوله های مربع و یک شبکه کف، اطمینان از حمل کل

ظرفیت 2.4T، قابل تنظیم در صورت نیاز.

درب اصلی ورودی، 3000 × 2600mm (W × H) ، دارای سه ورق با پنجره های شیشه ای معتدل مربع و پر کردن EPS است.

یک درب کاری اضافی، با اندازه 800 × 2000mm (W × H) ، شامل قفل فشار و پنجره مشاهده است.

پانل های دیواری EPS و سقف ورق گالوانیزه غرفه های غرفه ای را فراهم می کنند، با مواد اختیاری در دسترس هستند.

سیستم روشنایی بیش از 1000Lux را با 32 لامپ بالا و 16 لامپ کمر LED ارائه می دهد.

از طریق یک سوزان Riello RG5S برای گرمایش بهینه.

یک محیط کار تمیز، در حالی که سیستم کنترل الکترونیکی کنترل دقیق عملکرد را ارائه می دهد.

نياز 17 کيلووايت است.

توزیع هوا کنترل شده غرفه اسپری بزرگ با لوله مربع جوشکاری آلومینیومی غرفه رنگ قابل حمل کوچک 5

توزیع هوا کنترل شده غرفه اسپری بزرگ با لوله مربع جوشکاری آلومینیومی غرفه رنگ قابل حمل کوچک 6

توزیع هوا کنترل شده غرفه اسپری بزرگ با لوله مربع جوشکاری آلومینیومی غرفه رنگ قابل حمل کوچک 7

توزیع هوا کنترل شده غرفه اسپری بزرگ با لوله مربع جوشکاری آلومینیومی غرفه رنگ قابل حمل کوچک 8

برچسب:

محل منبع:	چین
نام تجاری:	CoatTech
گواهی:	CE
شماره مدل:	Bbooth-8

مقدار حداقل تعداد سفارش:	1
قیمت:	USD5000-USD10000/SET
جزئیات بسته بندی:	با فیلم و کارتن معمولی
زمان تحویل:	15 روز پس از واریز
شرایط پرداخت:	T/T
قابلیت ارائه:	30 مجموعه در ماه

نام:	غرفه اسپری سایز بزرگ	منبع تغذیه::	380V/50HZ/3Ph یا گزینه های دیگر
استفاده از انرژی::	دیزل، گاز، بخار، برق یا گزینه های دیگر	در اصلي::	سبک تاشو یا سبک نورد الکتریکی
موتور::	برند چینی یا برند وارداتی	سیستم کنترل::	تغییر سبک یا کنترل صفحه لمسی PLC
دیوار::	پوسته فلزی، EPS، پشم سنگ PU برای گزینه	رنگ::	سفید یا گزینه دیگر
کاربرد::	اتوبوس / کامیون یا سایر محصولات فلزی	منابع انرژی::	آب، برق، گاز
پوشش:	10-50 میلی متر	ابعاد::	همانطور که نیاز است
سطح سر و صدا:	≤80db	اندازه:	بزرگ
مواد:	فولاد	استفاده:	رنگ آمیزی خودرو، رنگ آمیزی مبلمان، نقاشی صنعتی
رنگ:	سفید/سفارشی شده	سیستم فیلتر:	فیلتر سقفی، فیلتر فایبرگلاس، فیلتر کربن فعال
نوع درب:	درب رول آپ / سفارشی شده	نوع محصول:	اتاق اسپری
نورپردازی:	LED	سیستم گرمایش:	ریلو برند مشعل
جریان هوا:	25000 متر مکعب در ساعت	سیستم کنترل:	کنترل پنل PLC
قدرت:	18.5 کیلووات / سفارشی شده	ولتاژ:	3380 ولت 1220 ولت
