خط پوشش فرش حرفه ای کانویر برتر کیفیت پایان کار بدون درز

وسیله نقلیه انتقال بدون موتور + زنجیره حمل کننده زمینی.

هدف:

برای درمان سطح قطعات کار بزرگ و سنگین با بهره وری پایین استفاده می شود

الزامات

جریان فرآیند:

قطعات روی--> شن و ماسه--> تمیز کردن--> خشک کردن--> اسپری رنگ--> رنگ پخت--> قطعات دور؛

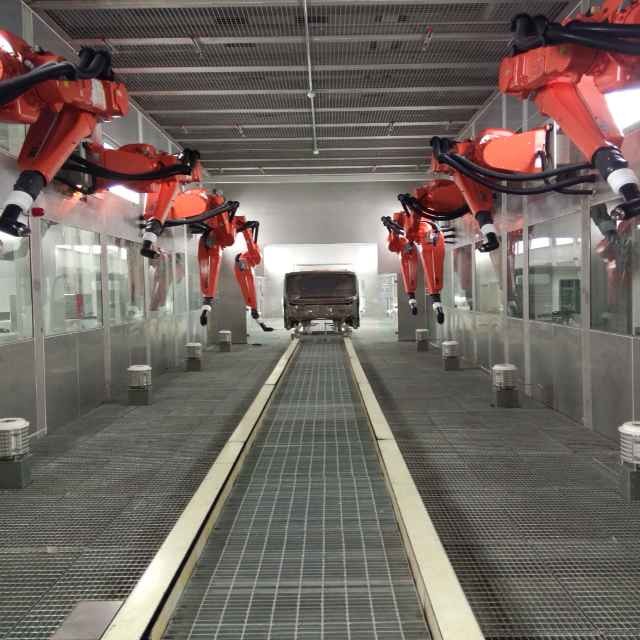

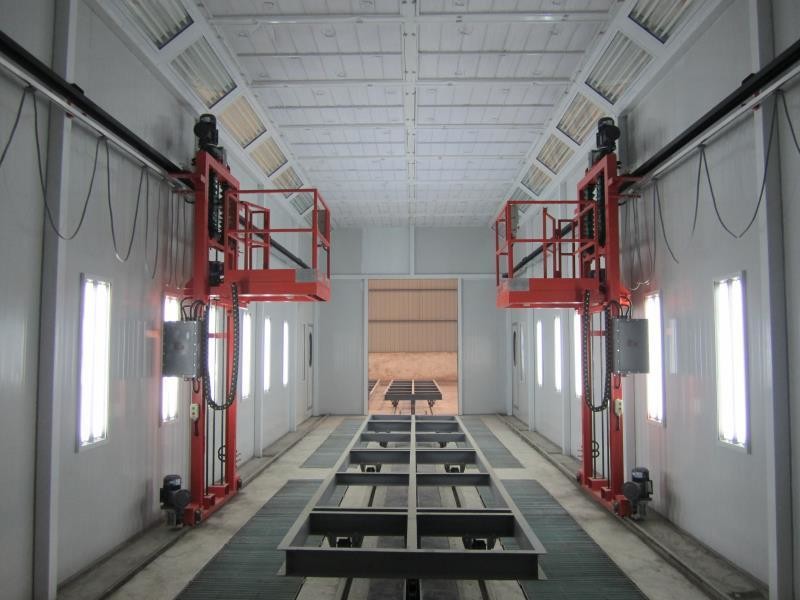

ساختار اتاق شامل: اتاق پولیش، اتاق تمیز کردن، اتاق خشک کردن، اتاق رنگ آمیزی و اتاق پخت و پز (بر اساس محصول سفارشی) است.

ماشین ترجمه: آن را جوش داده و توسط I-beam و فولاد کانال شکل داده شده است و سطح آن با صفحه فولادی با ضخامت 8 میلی متر پوشانده شده است.

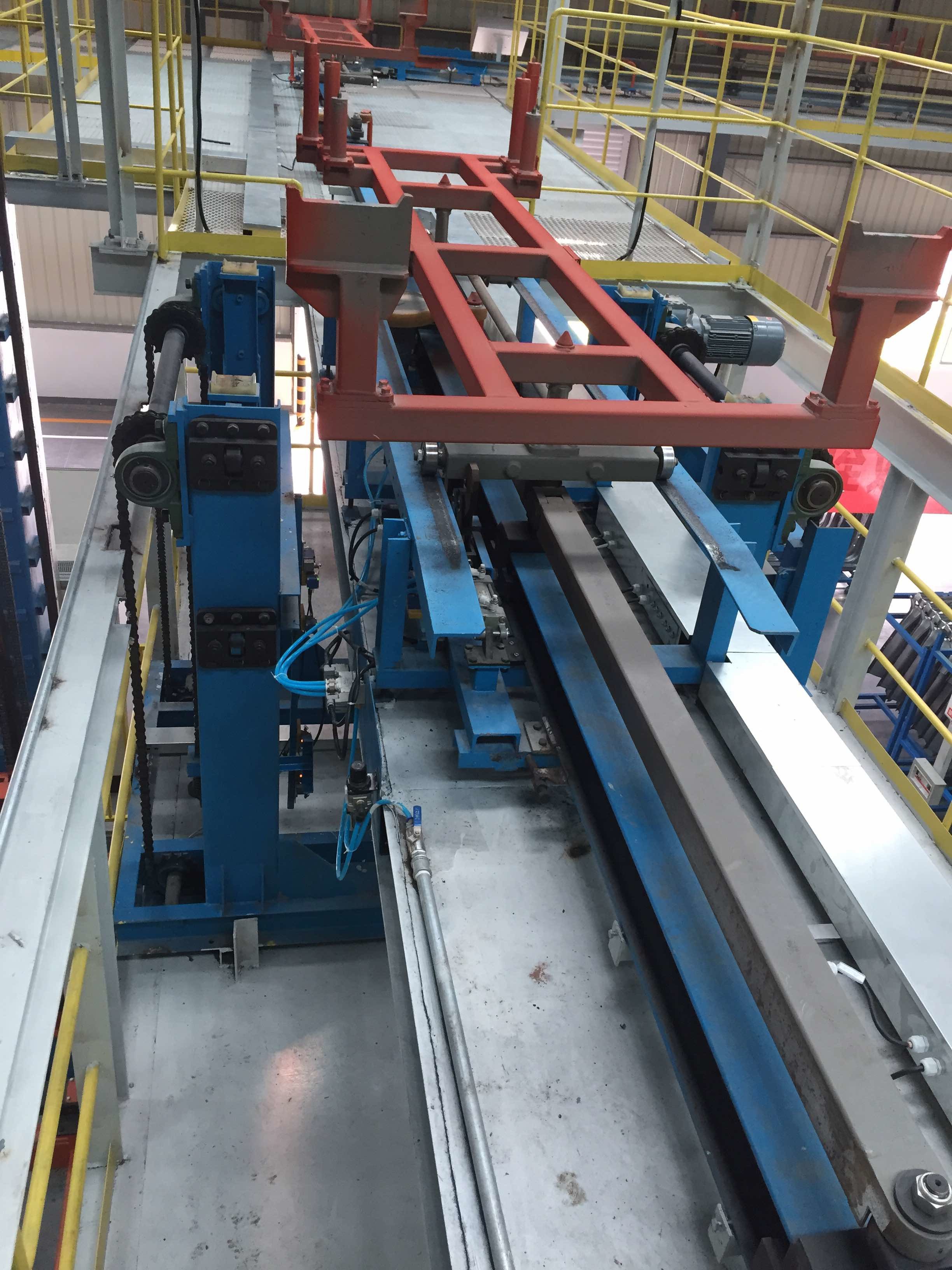

توضیحات تجهیزات زنجیره حمل و نقل زمینی:

آن را عمدتا از دستگاه راننده، زنجیره کشش، دستگاه تنش و ناقل تشکیل شده است

مسیر.

(1) دستگاه راننده

قدرت دستگاه راننده به اسپندل راننده از طریق موتور کاهش دهنده و زنجیره انتقال منتقل می شود.

زنجیره ای که باعث می شود زنجیره حمل و نقل در امتداد مسیر زنجیره حمل و نقل به جلو حرکت کند؛ استفاده از یک Reducer Cycloidal Pinwheel می تواند کارایی انتقال را به طور قابل توجهی بهبود بخشد. و

حرکت قابل اعتماد است.

(2) زنجیره ی کششی

این زنجیره شامل یک شاخه پین، صفحه زنجیره ای، صفحه زنجیره ای فشار دهنده و آستین رولر است.

فاصله فشار دهنده را می توان به شکل های مختلف بر اساس نیازها جمع کرد.

فقط براي برآورده کردن نيازهاي ريتم کاري.

این سری از زنجیره های حمل و نقل همگی از فولاد منگنز با کیفیت بالا به عنوان صفحات زنجیره استفاده می کنند و همگی قبل از ترک کارخانه نیاز به آزمایشات کشش خاص دارند.

(3) دستگاه کشش

این دستگاه اطمینان حاصل می کند که کل زنجیره حمل و نقل همیشه حفظ یک نسبتا پایدار

در عین حال، می تواند جذب یا جبران تنش در طول کار

خطای نصب زنجیره حمل و نقل، گسترش و انقباض ناشی از گسترش حرارتی، انقباض و تغییر شکل نیروی در طول کار.اطمینان حاصل کنید که زنجیره حمل و نقل دارای یک تنش اولیه در نقطه پیچیدن دستگاه محرک است و از بین بردن دستگاه هایی که تنش منفی را در کل خط تولید می کنند.

این سری از دستگاه های کششی عمدتاً از میله های پیچ برای کشش استفاده می کنند. ساختار آن این است:

نسبتا ساده و جمع و جور است و نیروی کشش آن نسبتا پایدار است.

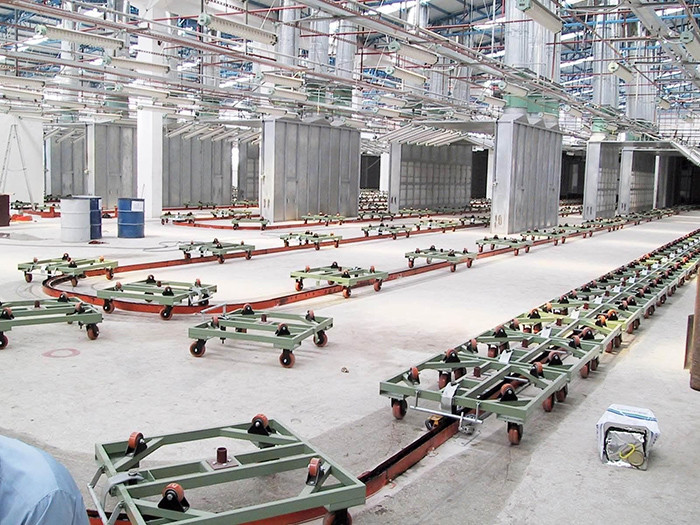

(4) خط حمل و نقل

مسیر تراک 30kg / m ریل سبک را اتخاذ می کند (پایبنایی از قبل در

ساخت و ساز) ، چرخ های حرکت از چرخ های فولادی ریل سبک استفاده می کنند و براکت های واگن تمام آنها از فولاد قطعه ای با ساختار جامد جوش داده شده اند.

کل خط اتخاذ کنترل PLC، تنظیم سرعت بدون گام و مجهز به

چند سُندِ محرک و دکمه های کنترل
